温馨提醒：图片仅供参考，商品以实物为准

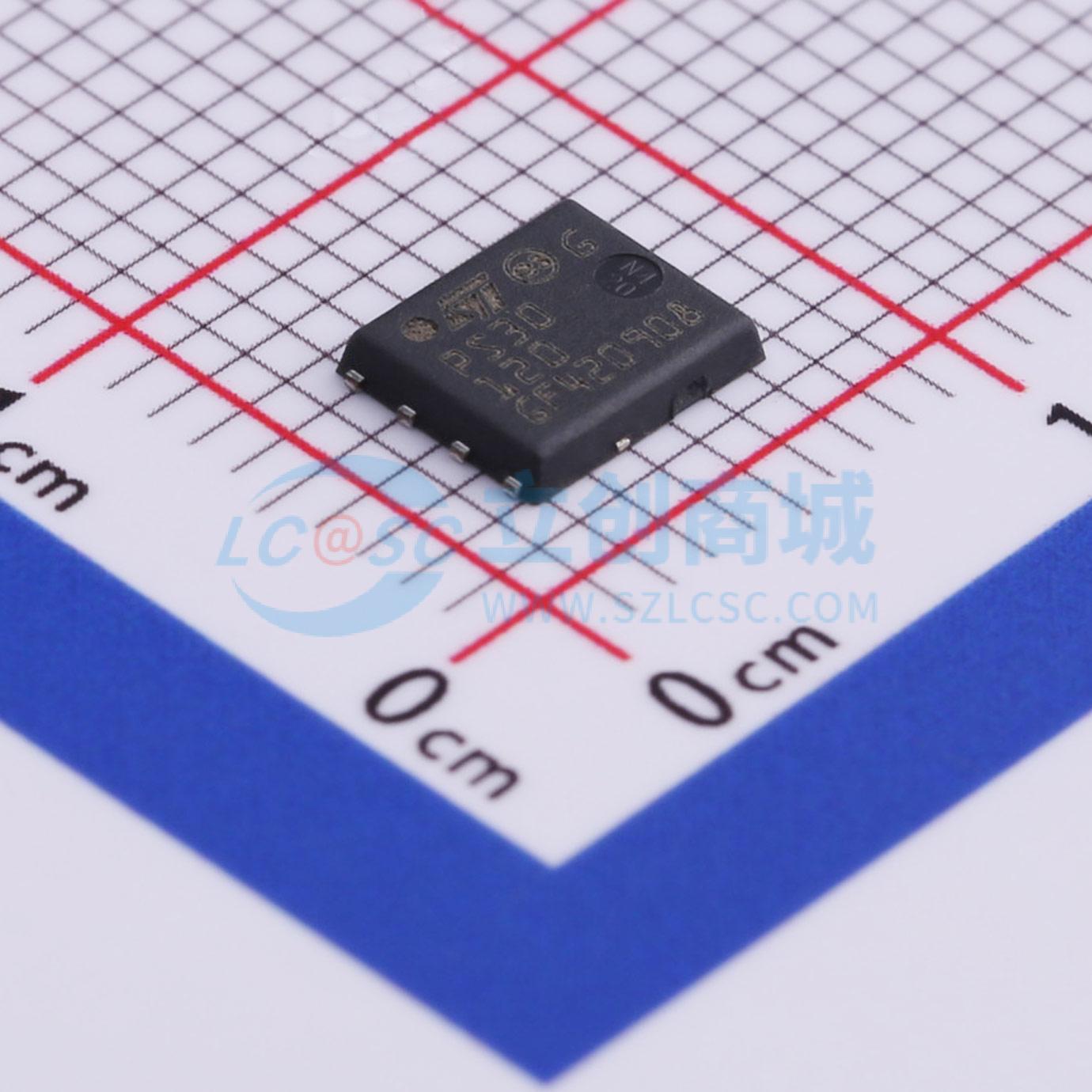

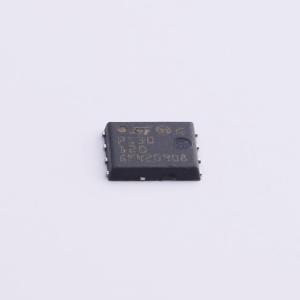

STPS30120DJF-TR
电压:120V 电流:30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 120 V、30 A PowerFLAT功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS30120DJF-TR
- 商品编号
- C501053
- 商品封装
- Power-FLAT(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 920mV@30A | |
| 直流反向耐压(Vr) | 120V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 35uA@120V | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品概述
这款功率肖特基二极管适用于开关模式电源和高频DC-DC转换器。采用PowerFLAT™5x6封装的STPS30120DJF优化用于低压高频逆变器、续流和极性保护应用。评估导通损耗可使用以下公式：P = 0.61 × I_F(AV) + 0.005 I_F² (RMS)。
商品特性
- 导通损耗非常小
- 开关损耗可忽略不计
- 开关速度极快
- 热阻低
- 规定了雪崩能力
- 符合ECOPACK®2标准
应用领域
- 开关二极管
- 开关模式电源（SMPS）
- DC/DC转换器
- LED照明
- 笔记本适配器
