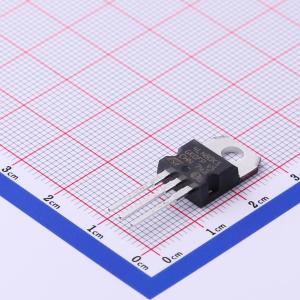

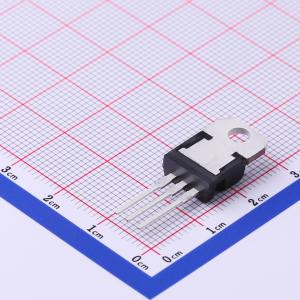

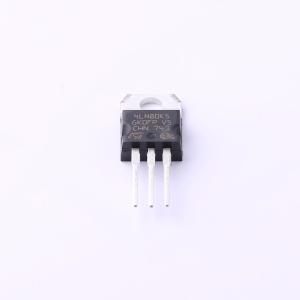

温馨提醒：图片仅供参考，商品以实物为准
STP4LN80K5
1个N沟道 耐压:800V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道800 V、2.1 Ohm典型值、3 A MDmesh K5功率MOSFET，TO-220封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP4LN80K5
- 商品编号
- C501040
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 2.6Ω@10V,1A | |
| 耗散功率(Pd) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 3.7nC@640V | |
| 输入电容(Ciss) | 122pF@100V | |
| 反向传输电容(Crss) | 0.3pF@100V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 采用E系列技术的快速体二极管MOSFET
- 降低反向恢复时间（trr）、反向恢复电荷（Qrr）和反向恢复峰值电流（IRRM）
- 低品质因数（FOM）：导通电阻（Ron）×栅极电荷（Qg）
- 低输入电容（Ciss）
- 降低开关和传导损耗
- 超低栅极电荷（Qg）
- 雪崩能量额定（UIS）
应用领域
-服务器和电信电源-照明-高强度气体放电灯(HID)-发光二极管(LED)-消费电子和计算机-ATX电源-工业领域-焊接-电池充电器-可再生能源-太阳能(光伏逆变器)-开关模式电源(SMPS)-LLC电路-移相全桥(ZVS)-三电平逆变器-交直流桥
