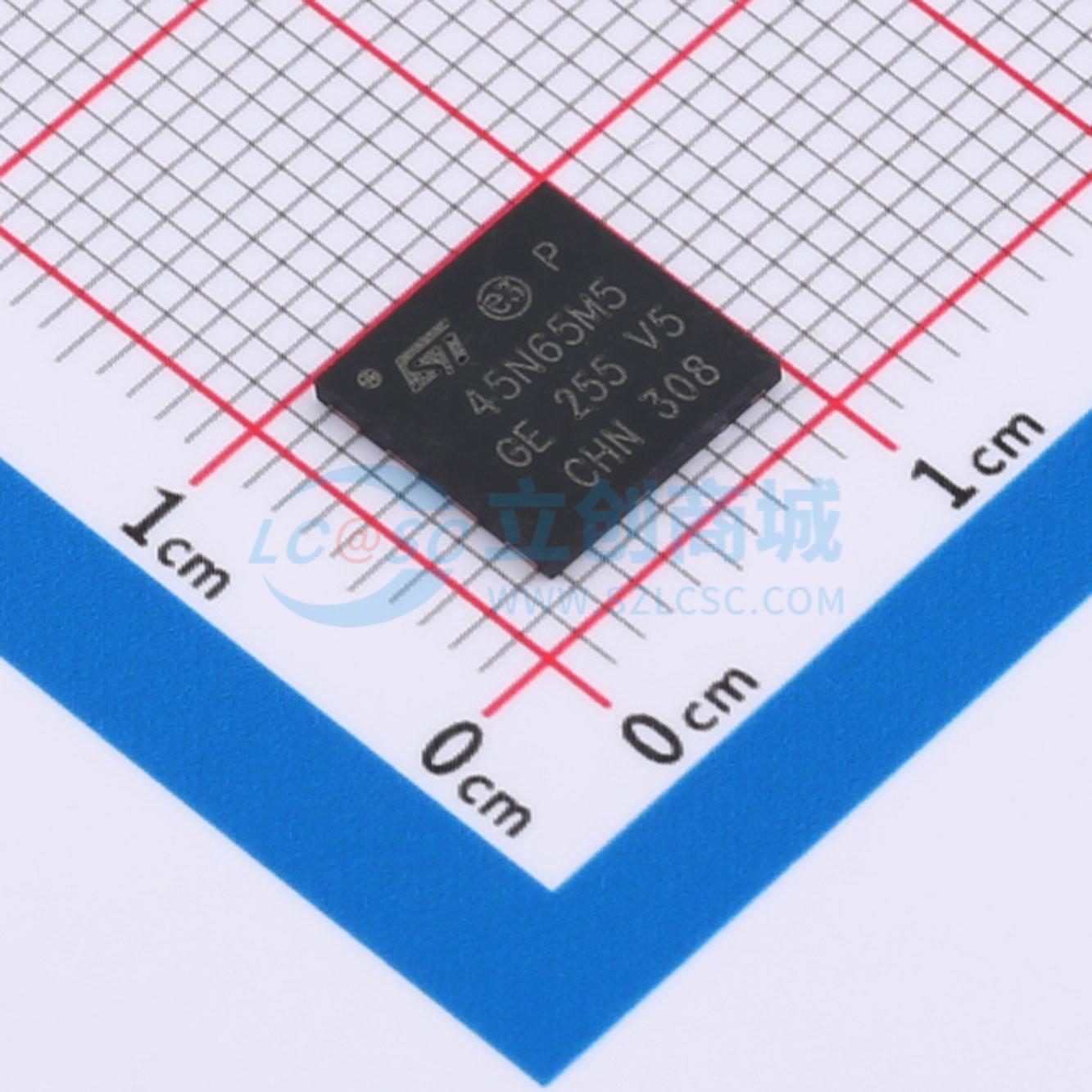

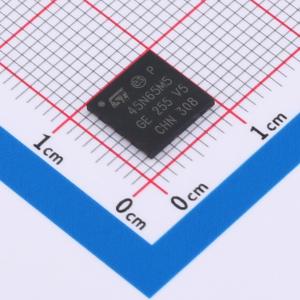

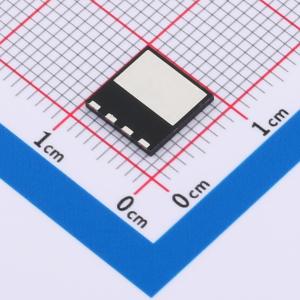

温馨提醒：图片仅供参考，商品以实物为准
STL45N65M5
1个N沟道 耐压:650V 电流:22.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道650 V、0.075 Ohm典型值、22.5 A MDmesh M5功率MOSFET，PowerFLAT 8x8 HV封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STL45N65M5
- 商品编号
- C501011
- 商品封装
- PowerFLAT-HV(8x8)
- 包装方式
- 编带
- 商品毛重
- 0.246克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 22.5A | |
| 导通电阻(RDS(on)) | 75mΩ@10V,14.5A | |
| 耗散功率(Pd) | 160W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 82nC@520V | |
| 输入电容(Ciss) | 3.47nF@100V | |
| 反向传输电容(Crss) | 7pF@100V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款超高电压N沟道功率MOSFET采用基于创新专有垂直结构的MDmesh™ K5技术设计。其成果是显著降低导通电阻，并实现超低栅极电荷，适用于需要卓越功率密度和高效率的应用。
商品特性
- 业界最低的漏源导通电阻（RDS(on)）×面积
- 业界最佳的品质因数（FoM）
- 超低栅极电荷
- 100%雪崩测试
- 齐纳保护
应用领域
- 开关应用
