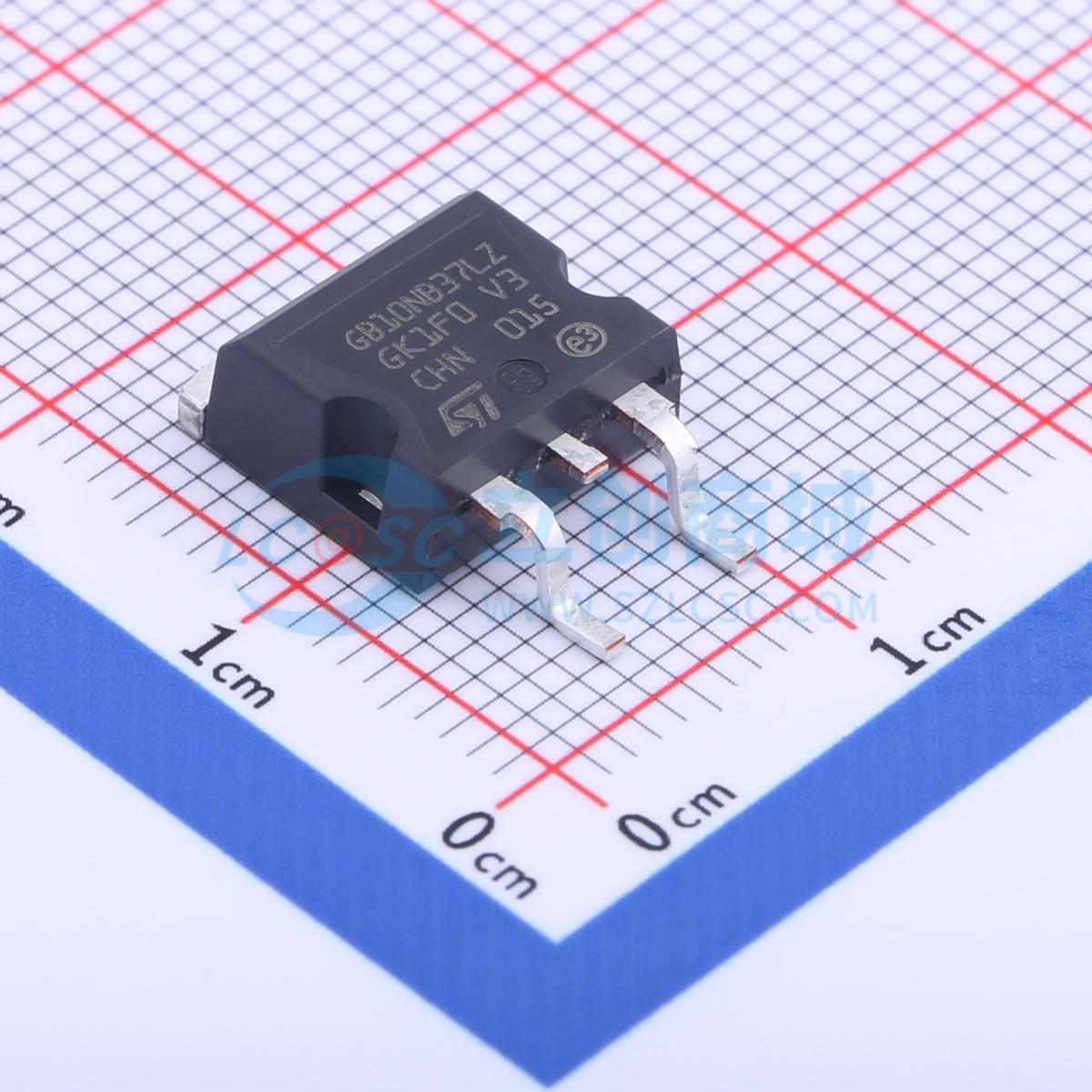

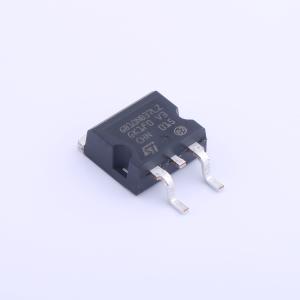

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 125W | |
| 集射极击穿电压(Vces) | 440V | |
| 集电极电流(Ic) | 20A | |
| 集电极脉冲电流(Icm) | 40A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.3V | |
| 栅极阈值电压(Vge(th)) | 1.8V@4.5V,10A | |
| 栅极电荷量(Qg) | 28nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.3nF | |
| 输出电容(Coes) | 105pF | |
| 反向传输电容(Cres) | 12pF | |
| 开启延迟时间(Td(on)) | 1.3us | |
| 关断延迟时间(Td(off)) | 8us | |
| 导通损耗(Eon) | 2.4mJ | |
| 关断损耗(Eoff) | 5mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -65℃~+175℃@(Tj) |
商品概述
这款IGBT采用先进的PowerMESH™工艺，在开关性能和低导通状态特性之间实现了良好的平衡。内置的集电极-栅极齐纳二极管具有非常精确的有源钳位功能，而栅极-发射极齐纳二极管提供ESD保护。封装类型包括TO-220和D²PAK。该IGBT的最大额定值计算遵循迭代公式：I_C(T_C) = (T_j(max)-T_C)/(R_thj-c × V_CE(sat)(max)(T_j(max), I_C(T_C)))。脉冲宽度受最大结温和RBSOA内关断限制。此外，V_clamp=328V，T_C=125℃，R_G=1kΩ，V_GE=5V。电气特性默认在T_J=25℃下测量，除非另有说明。
商品特性
- 低阈值电压
- 低导通压降
- 低栅极电荷
- 高电流能力
- 高电压钳位特性
应用领域
- 汽车点火
