温馨提醒：图片仅供参考，商品以实物为准

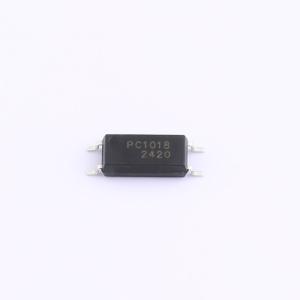

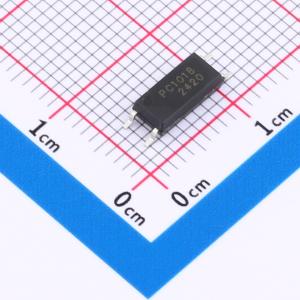

HL1018
DC 5kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本款晶体管输出光耦采用直流输入电压，输出端为光电三极管结构，正向压降（Vf）为1.2V，电流传输比（CTR）范围为130%-260%，具备良好的信号隔离与传输能力。该器件响应速度快、线性度高，适用于开关电源、通信设备、仪表检测及各类信号隔离电路中。通过电气隔离实现前后级电路的安全连接，同时具有较强的抗干扰能力，适合多种高性能电子系统应用需求。
- 商品型号
- HL1018
- 商品编号
- C48783746
- 商品封装
- LSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.1799克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
