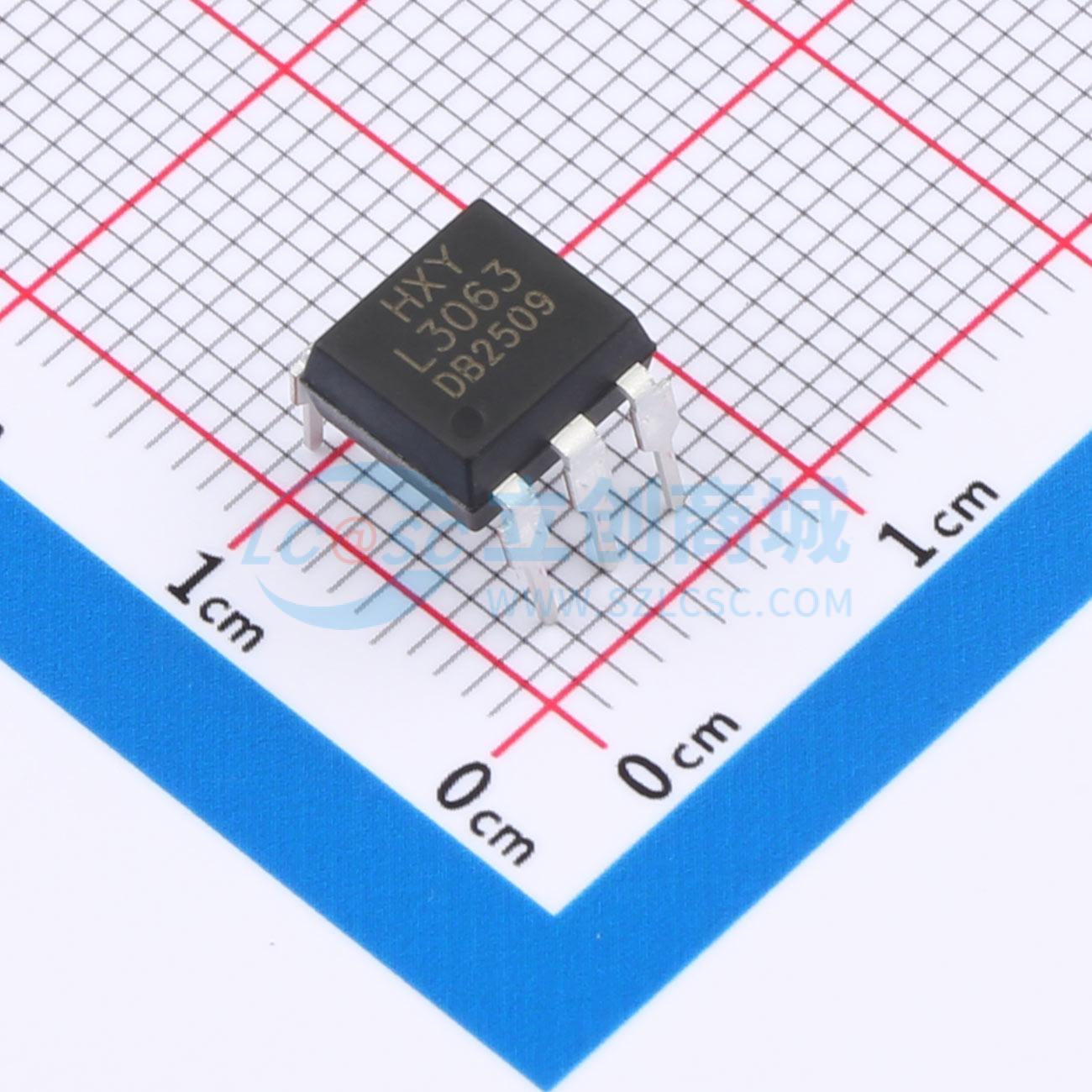

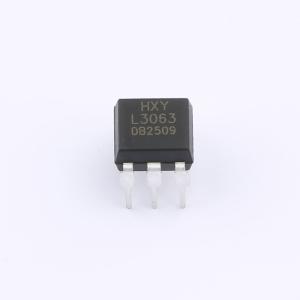

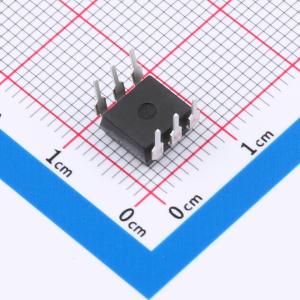

温馨提醒：图片仅供参考，商品以实物为准
HL3063
1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可控硅输出光耦是一种实现电-光-电信号转换与电气隔离的关键元件，广泛应用于各类电子设备中。该器件采用双向可控硅结构，支持最大正向工作电流50mA，适用于多种负载控制场合。其正向压降为1.2V，有助于降低发热并提升系统能效。输入与输出端之间提供高达5kVrms的隔离电压，有效保障电路安全与抗干扰性能。此类光耦常用于通信模块、家电控制板及电源管理系统中，在实现精准控制的同时完成高压隔离，提升整体系统的稳定性和可靠性。
- 商品型号
- HL3063
- 商品编号
- C48783753
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.624821克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 有 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 600V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.2V | |
| 正向电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 250mW | |
| 工作温度 | -40℃~+110℃ | |
| 端子数 | 6 | |
| 保持电流(Ih) | 400uA | |
| 浪涌电流 | 1A | |
| 功能特性 | 过零触发 |
商品概述
HL3063系列器件的每个型号均由一个GaAs红外发射二极管与一个单片硅过零型光敏双向可控硅光耦合而成。它们设计用于与分立式功率双向可控硅配合，作为逻辑系统（如固态继电器、工业控制、电机、螺线管和消费电器）的接口。
商品特性
- 高输入-输出隔离电压（Viso = 5000 Vrms）
- 高重复峰值断态电压 VDRM，最小值为 600V
- 高临界断态电压上升率（dv/dt：最小值 1000 V/μs）
- 工作温度范围：-40℃ ~ 110℃
应用领域
- 螺线管/阀门控制
- 静态电源开关
- 交流电机驱动器
- 温度控制
