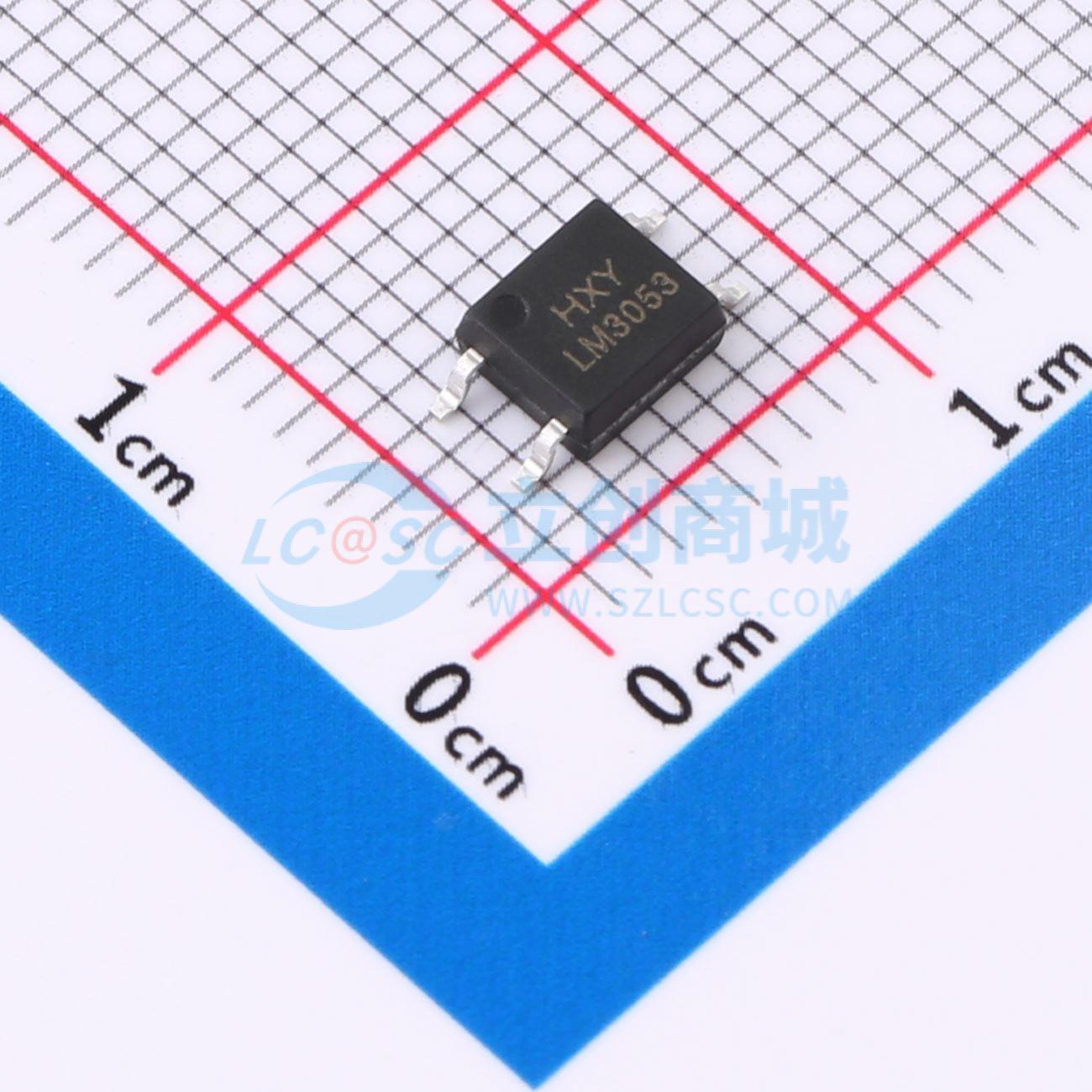

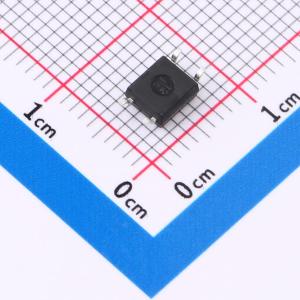

温馨提醒：图片仅供参考，商品以实物为准
HLM3053
1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品为可控硅输出光耦，采用双向可控硅结构，适合用于交流负载的开关控制。其输入端最大正向电流为50mA，正向压降(Vf)为1.2V，可兼容多种常见驱动电路。器件具备3750Vrms的隔离电压，有效实现输入与输出之间的电气隔离，提升整体电路的安全性与抗干扰能力。该光耦广泛应用于家电控制、智能开关、电动工具及照明调节等场景，适用于需要可靠交流控制的电路系统。
- 商品型号
- HLM3053
- 商品编号
- C48783756
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.1364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 无 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 600V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.2V | |
| 正向电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 3.75kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -40℃~+110℃ | |
| 端子数 | 4 | |
| 保持电流(Ih) | 0.5mA | |
| 浪涌电流 | 1A | |
| 功能特性 | 随机相位触发 |
商品概述
HL3063S1系列器件是由GaAs红外发光二极管和单晶硅芯片随机相位光电双向晶闸管组成的光耦合器。
商品特性
- 峰值击穿电压 ELM3053(TA): 最小600V
- 4引脚非过零光隔离器双向晶闸管驱动器输出
- 高输入-输出隔离电压(Viso = 3750 Vrms)
- 工作温度: -40℃ ~ 110℃
- RoHS
应用领域
- 照明控制
- 交流电机启动器
- 静态电源开关
- 温度控制器
