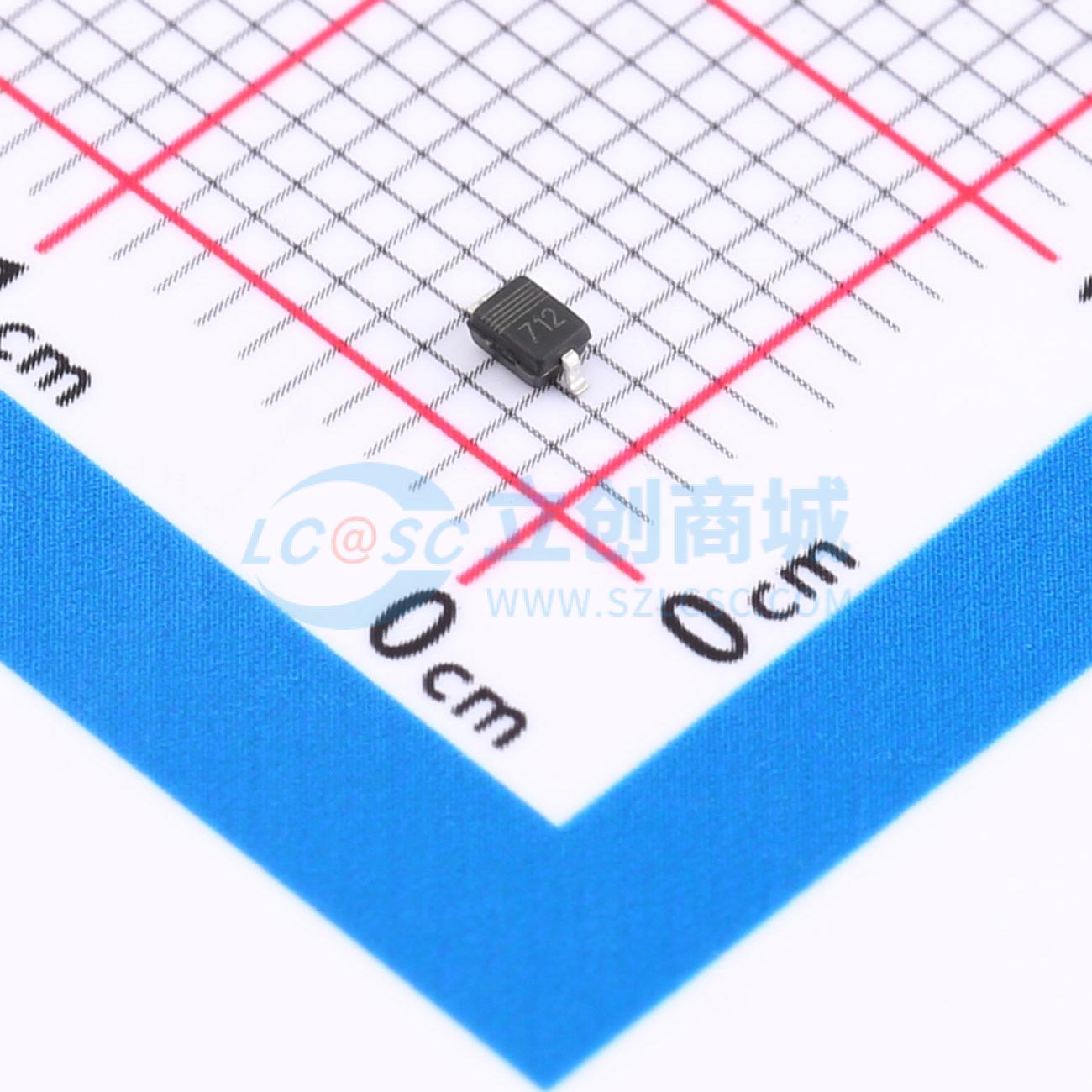

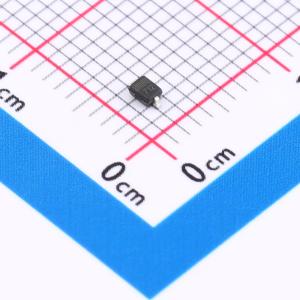

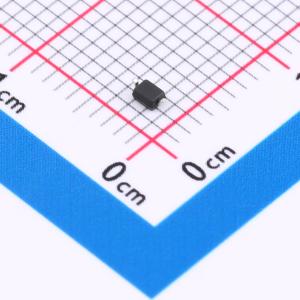

HESDNC712B1EL-B
双向ESD 12V 7V截止 峰值浪涌电流：18A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本款静电和浪涌保护器件（TVS/ESD）具备优异的瞬态电压抑制能力，适用于高敏感电子电路的防护。其最大钳位电流IPP为18A，在瞬态过压事件中可快速导通并吸收能量；工作反向电压VRWM有7V和12V两种选择，适应不同电路需求；结电容CJ为30pF，对信号完整性影响较小；采用单通道设计，支持双向保护模式，适用于各类低速信号线或电源线路的防护场景，如消费类电子产品、通信设备及便携式终端等。
- 商品型号
- HESDNC712B1EL-B
- 商品编号
- C48783763
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.020522克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 12V；19V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 峰值脉冲功率(Ppp) | 360W@8/20us | |
| 击穿电压(VBR) | 14.5V；8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
HESDNC712B1EL-B 可保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计人员提供了在阵列不实用的应用中保护一条双向线路的灵活性。
商品特性
- 保护两条 +12V 至 -7V 线路
- 低钳位电压：V_CL = 19 V @ I_PP = 18 A (P1 - P2)，V_CL = 12 V @ I_PP = 18 A (P2 - P1)
- 超低泄漏电流：I_RM < 10 nA
- IEC 61000-4-2 (ESD)：±30kV (空气放电)，±30kV (接触放电)
- IEC 61000-4-5 (浪涌)：I_PPM = 18 A
应用领域
- RS-485收发器（扩展共模范围）
- 自动取款机
- 照明控制 (DALI)
- 通信设备
- HFC系统
- 网络设备
