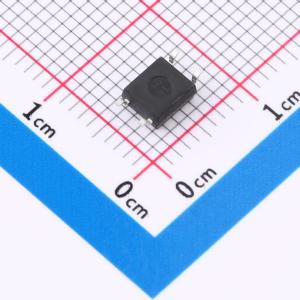

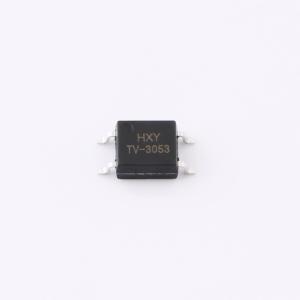

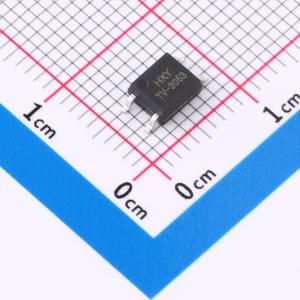

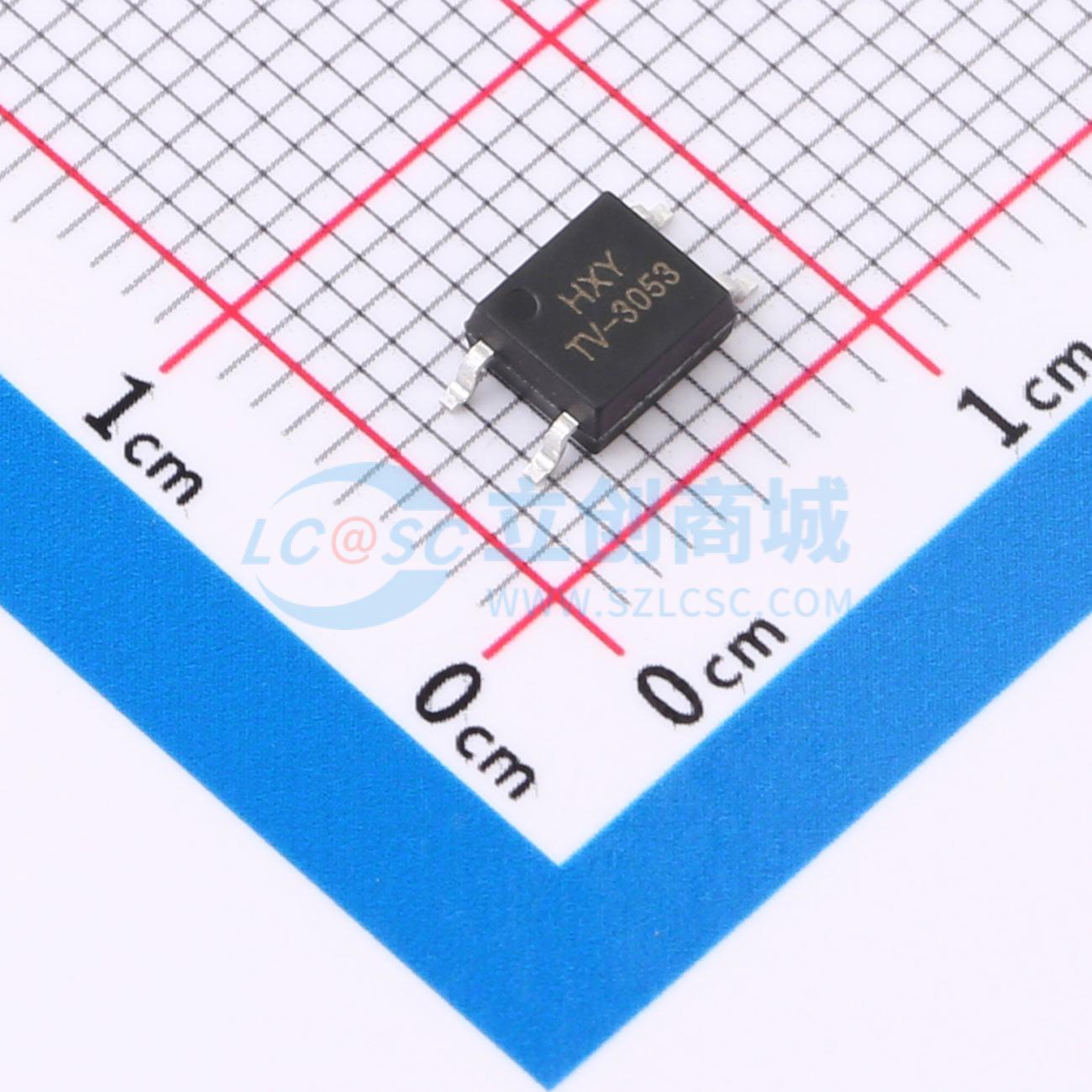

HLTV3053
1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该款可控硅输出光耦采用双向可控硅结构，支持最大50mA的正向电流，正向压降为1.2V，确保了在多种负载条件下的稳定导通性能。器件具备高达5kVrms的隔离电压，提供优良的电气隔离能力，适用于需要高绝缘要求的电路设计场景，如电源控制、继电器驱动及智能家电等领域，可有效提升系统安全性和抗干扰表现。
- 商品型号
- HLTV3053
- 商品编号
- C48783757
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.1364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 无 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 600V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.6V | |
| 正向电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 3.75kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -40℃~+110℃ | |
| 端子数 | 4 | |
| 保持电流(Ih) | 0.5mA | |
| 浪涌电流 | 1A | |
| 功能特性 | 随机相位触发 |
商品概述
HLTV3053系列器件是由一个砷化镓红外发光二极管和一个单晶硅芯片随机相位光电双向晶闸管组成的光耦合器。
商品特性
- 峰值击穿电压：ELM3053(TA)最小值为600V
- 4引脚非过零光隔离晶闸管驱动器输出
- 高输入-输出隔离电压（Viso = 3,750Vrms）
- 工作温度范围：-40℃ ~ 110℃
- 符合RoHS标准
应用领域
- 照明控制
- 交流电机启动器
- 静态电源开关
- 温度控制
