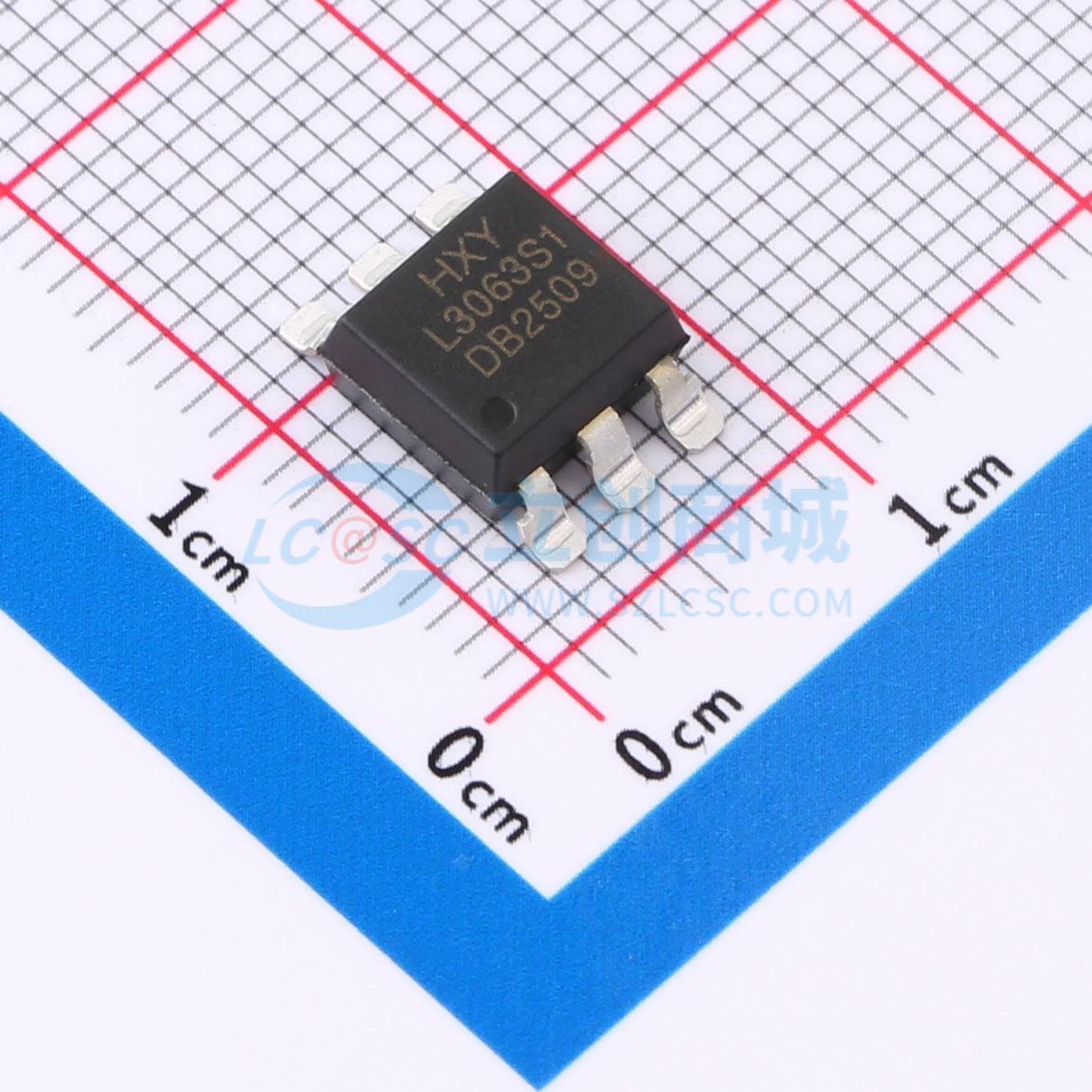

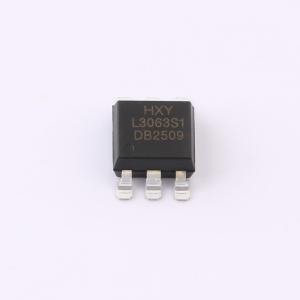

HL3063S1
双向可控硅 有
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品为可控硅输出光耦，内置双向可控硅结构，适用于交流负载控制电路。最大正向电流为50mA，正向压降1.2V，可适配多种驱动源。输入与输出之间具备5kVrms的隔离电压，保障电路安全与抗干扰性能。该器件常用于家电控制、智能开关、电机驱动及照明调节等场景，实现对交流电源的可靠切换与控制。
- 商品型号
- HL3063S1
- 商品编号
- C48783755
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.507333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 有 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 600V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.2V | |
| 正向电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 250mW | |
| 工作温度 | -40℃~+110℃ | |
| 端子数 | 6 | |
| 保持电流(Ih) | 400uA | |
| 浪涌电流 | 1A | |
| 功能特性 | 过零触发 |
商品概述
HL3063S1系列器件均包含一个GaAs红外发射二极管，该二极管与一个单片硅过零光敏三极管光耦合。它们设计用于逻辑系统接口中与分立式功率三极管配合使用，例如固态继电器、工业控制、电机、螺线管和消费电器。
商品特性
- 高输入-输出隔离电压（Viso = 5000Vrms）
- 高重复峰值断态电压 VDRM，最小值 600V
- 高临界断态电压上升率（dv/dt：最小值 1000V/μs）
- 工作温度：-40℃ ~ 110℃
- 符合RoHS标准
应用领域
- 螺线管/阀门控制
- 静态电源开关
- 交流电机驱动器
- 温度控制
