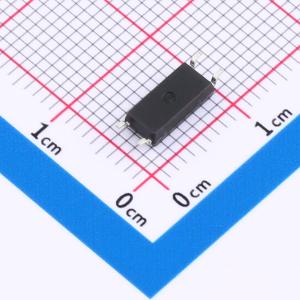

HL1019
DC 5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本款晶体管输出光耦采用直流输入电压，输出端为光电三极管结构，正向压降（Vf）为1.2V，电流传输比（CTR）范围达200%-400%，具备较强的信号转换与隔离能力。器件响应速度快、一致性好，适用于开关电源、通信模块、测量仪器及各类信号隔离电路中。通过实现输入与输出电路的电气隔离，提升系统安全性与抗干扰能力，适合多种高性能电子设备应用需求。
- 商品型号
- HL1019
- 商品编号
- C48783747
- 商品封装
- LSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.1804克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
HL101x是一款由发光二极管和光电晶体管组成的光电耦合器，采用4引脚LSOP-4封装。
商品特性
- 电流传输比(CTR)：在IF=5mA、VCE=5V时最小值50%
- 高输入-输出隔离电压(Viso=5,000Vrms)
- 工作温度：-55°C ∼ 100°C
- RoHS
- MSL1
应用领域
- 可编程控制器
- 开关电源
- 智能仪表
- 家用电器
