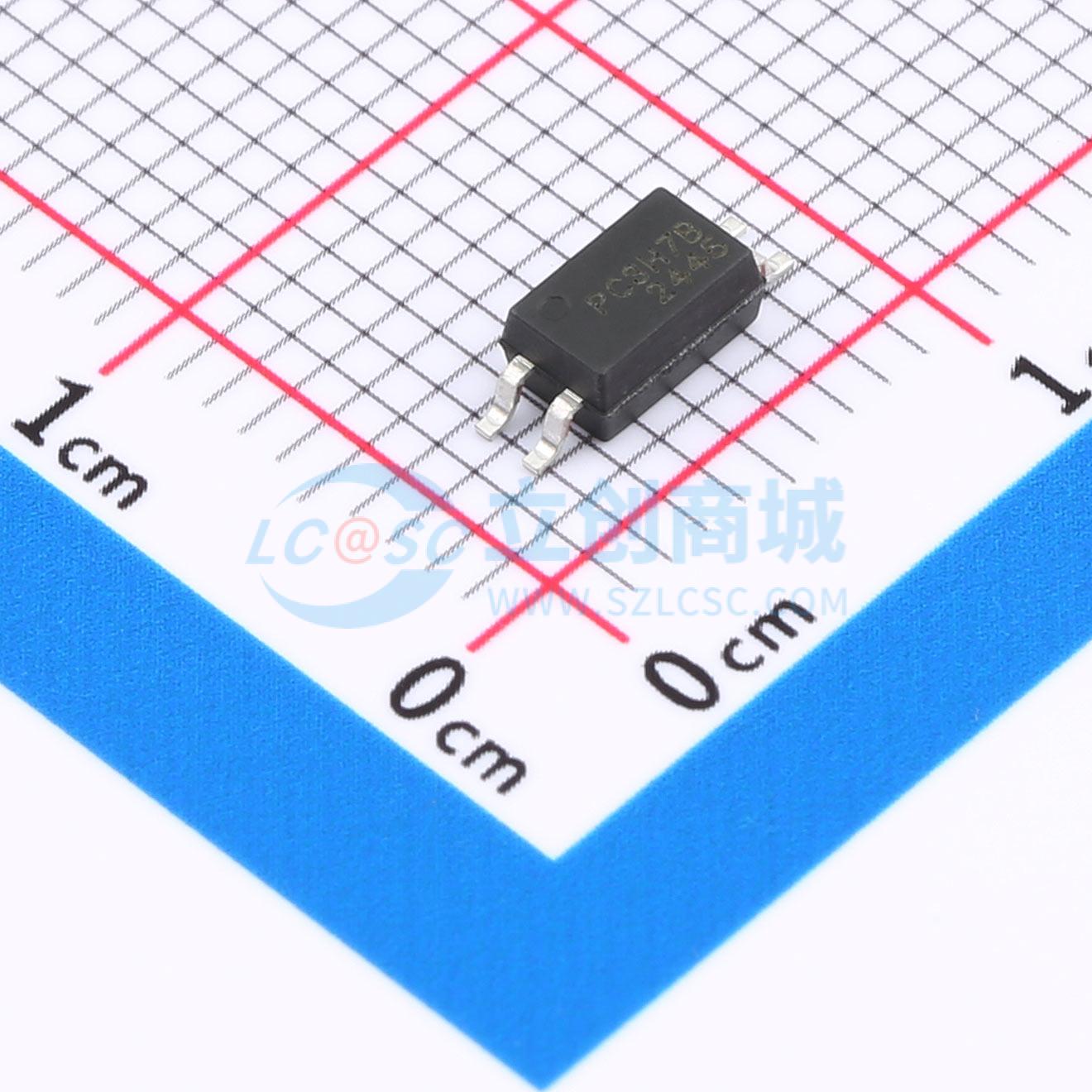

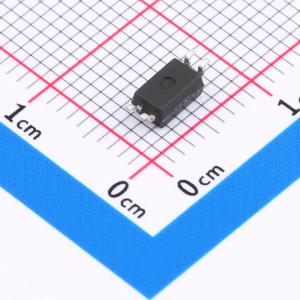

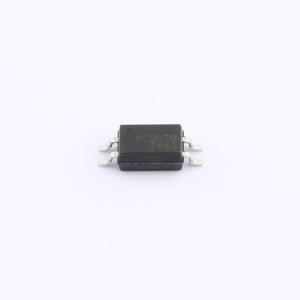

温馨提醒：图片仅供参考，商品以实物为准
HLTV217BG
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 晶体管输出光耦是一种实现电气隔离与信号传输的关键元件，适用于多种电子系统中的隔离控制应用。器件输入侧支持直流电压驱动，正向压降为1.2V，保证了稳定的工作性能和较低的能耗。输出端采用光电三极管结构，具备良好的响应特性，电流传输比（CTR）在130-260%之间，可满足不同电路设计对信号传递效率的需求。该器件常用于通信设备、消费类电子产品、仪器仪表及电源控制系统中，实现输入与输出间的电气隔离与信号连接。
- 商品型号
- HLTV217BG
- 商品编号
- C48783749
- 商品封装
- SSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.098367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
HLTV217BG是一款由发光二极管和光敏晶体管组成的光电耦合器，采用4引脚封装。
商品特性
- 电流传输比高（CTR：在 IF=5mA，VCE=5V 时最小值 50%）
- 高输入-输出隔离电压（Viso=3,750Vrms）
- 工作温度范围：-55℃ ~ 100℃
- 符合RoHS标准
应用领域
- 可编程控制器
- 开关电源
- 智能电表
- 家用电器
