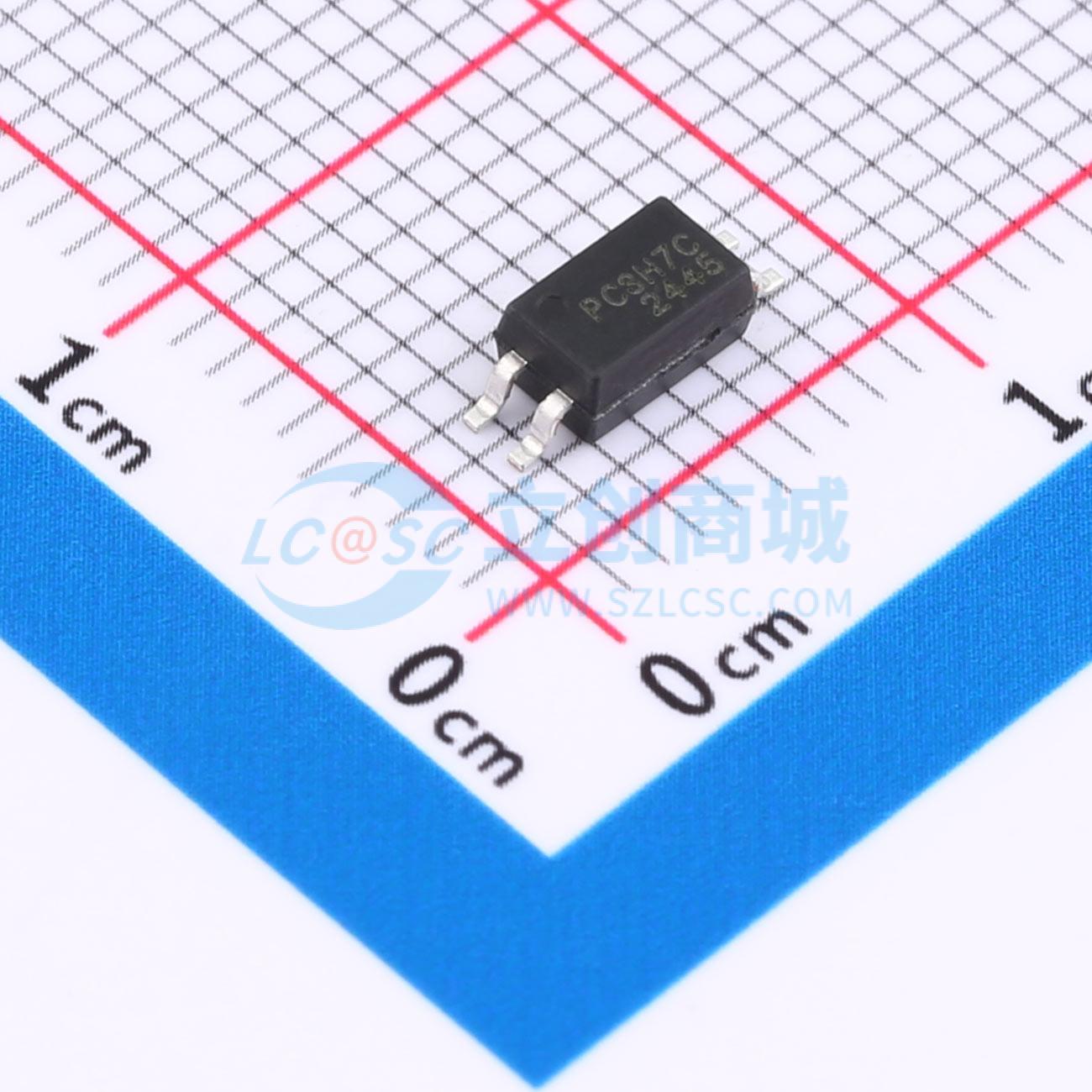

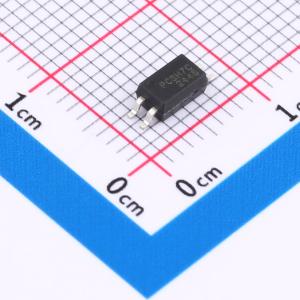

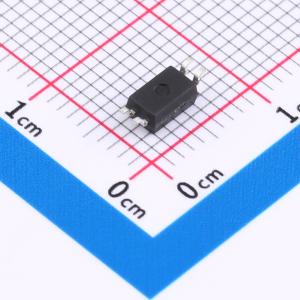

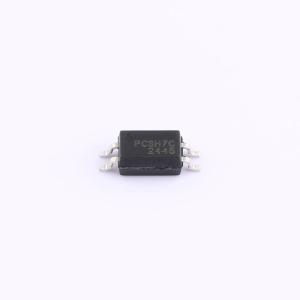

温馨提醒：图片仅供参考，商品以实物为准
HL3H7C
DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 晶体管输出光耦是一种用于电信号隔离与转换的常用电子元件，适用于多种电路隔离和信号传输场景。该器件输入端采用直流电压供电，正向压降为1.2V，具备良好的电气稳定性与低功耗特性。输出端为光电三极管结构，电流传输比（CTR）范围为200-400%，提供较强的信号驱动能力与线性响应表现。其性能特点使其广泛应用于通信设备、家用电器、测量仪器及数字控制系统中，实现输入与输出之间的电气隔离与信号有效传递。
- 商品型号
- HL3H7C
- 商品编号
- C48783750
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.0979克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
