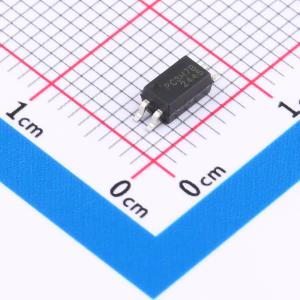

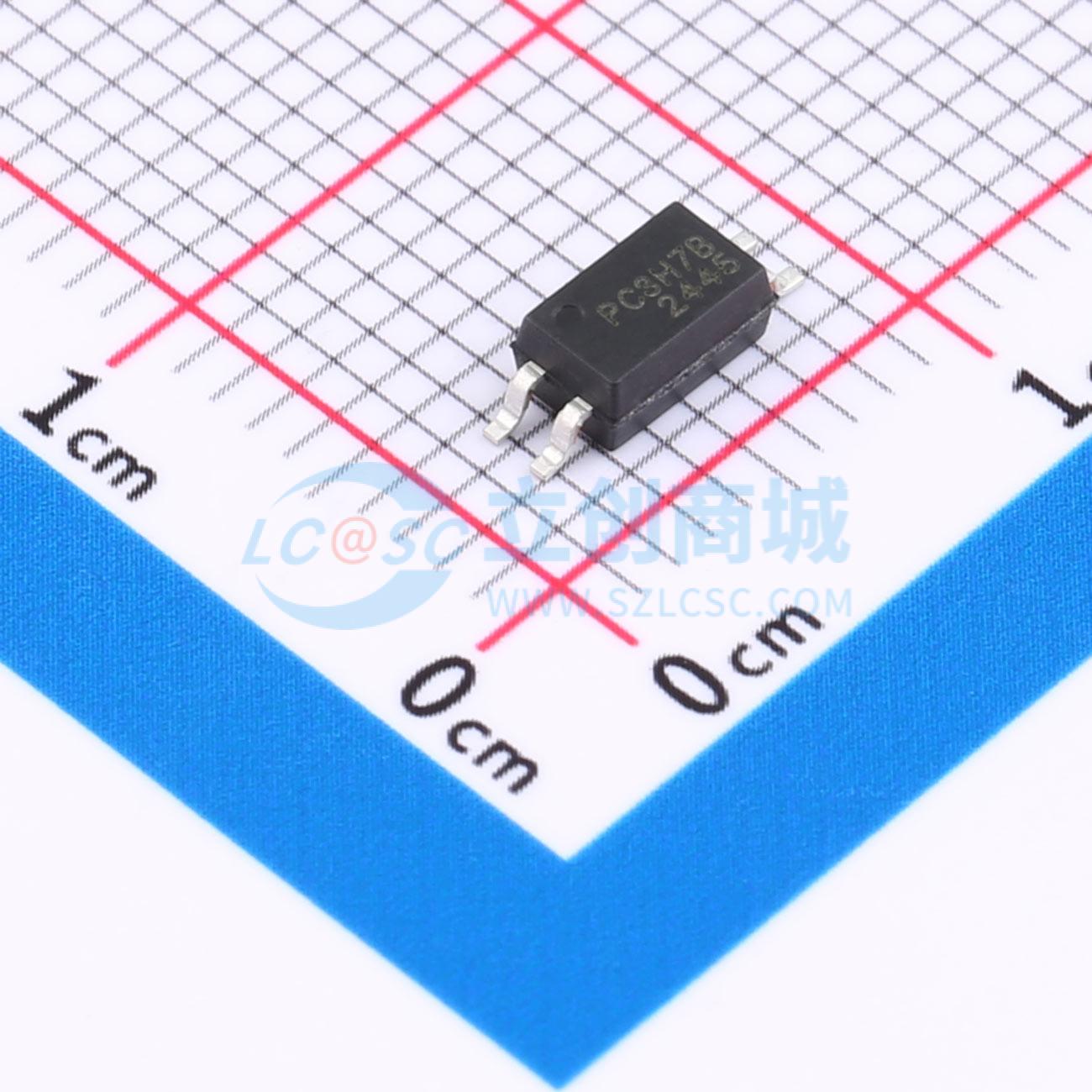

温馨提醒：图片仅供参考，商品以实物为准
HL3H7B
DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 晶体管输出光耦是一种常用的光电隔离器件，适用于多种电子设备中的信号传输与隔离需求。该器件输入侧采用直流电压驱动，正向压降为1.2V，确保了较低的功耗和稳定的输入特性。输出端为光电三极管结构，具备良好的线性响应能力，电流传输比（CTR）范围为130-260%，支持高效的信号转换。该参数组合使其适用于各类通用控制电路、电源管理模块、通信接口以及家电设备中的电气隔离与信号耦合场景。
- 商品型号
- HL3H7B
- 商品编号
- C48783748
- 商品封装
- SSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.0977克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
