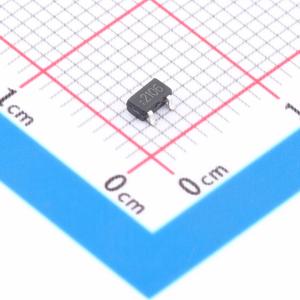

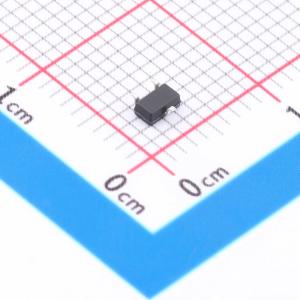

温馨提醒：图片仅供参考，商品以实物为准
PTL2106
P沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：先进的沟槽工艺技术。高密度单元设计，实现超低导通电阻。应用：低端负载开关。电池开关
- 品牌名称
- HT(金誉)
- 商品型号
- PTL2106
- 商品编号
- C48782985
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.034831克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 20mΩ@2.5V；17mΩ@4.5V | |
| 耗散功率(Pd) | 1.4W |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 19nC@4.5V | |
| 输入电容(Ciss) | 1.84nF | |
| 反向传输电容(Crss) | 207pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 214pF |
商品概述
PT2301C采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = -15V，ID = -2.6A
- 当VGS = -2.5V时，RDS(ON) < 130 mΩ
- 当VGS = -4.5V时，RDS(ON) < 75 mΩ
- 具备高功率和大电流处理能力
- 产品无铅
应用领域
- PWM应用
- 负载开关
