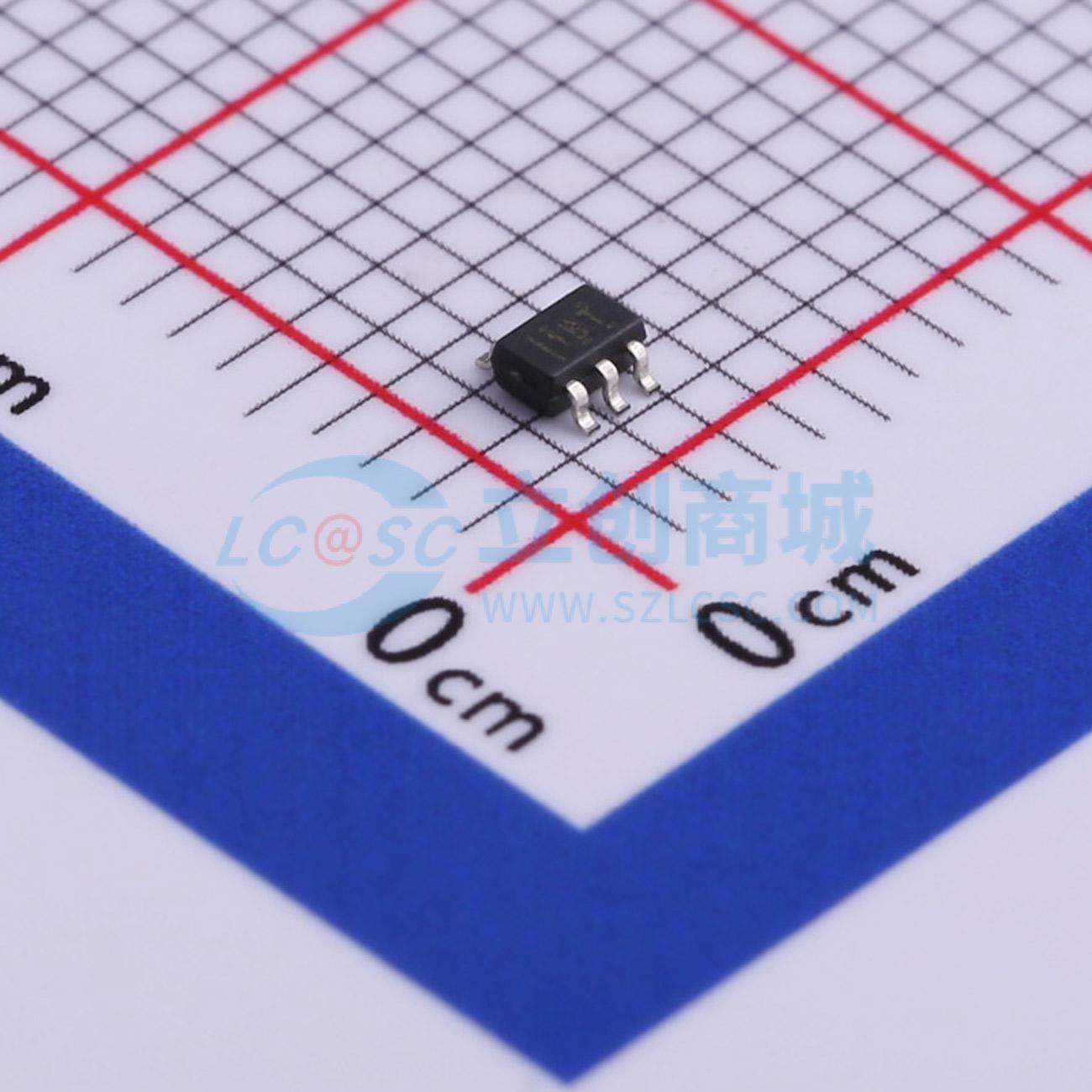

温馨提醒：图片仅供参考，商品以实物为准
TMP236A4DCKR
低功耗、高精度模拟输出温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TMP236 具有 19.5mV/°C 增益的 ±2.0°C 模拟输出温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMP236A4DCKR
- 商品编号
- C496107
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -10℃~+125℃ | |
| 精度 | ±1℃ | |
| 工作电压 | 3.1V~5.5V | |
| 待机电流 | 15uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | -10℃~+125℃ | |
| 功能特性 | 低功耗待机 |
商品概述
TMP23x是一系列精密CMOS集成电路线性模拟温度传感器，输出电压与温度成正比，可用于多种模拟温度检测应用，9μA典型静态电流和800μs典型加电时间可实现有效的功率循环架构，最大限度降低电池供电设备的功率损耗，是具有成本效益的无源热敏电阻替代方案。
商品特性
- 可作为具有成本效益的热敏电阻替代产品，在宽温度范围内具备高精度
- TMP235在-40℃~+150℃范围内最大精度偏差为±2.5℃，TMP236在-10℃~+125℃范围内最大精度偏差为±2.5℃
- 提供A2级、A4级两种精度级别，A2级典型精度偏差±0.5℃，A4级典型精度偏差±1℃，在0℃~+70℃温度范围内典型精度可达±0.5℃
- 为正斜率传感器增益，失调电压参数：TMP235增益为10mV/℃，0℃下失调电压为500mV；TMP236增益为19.5mV/℃，0℃下失调电压为400mV
- 工作电源电压范围宽，TMP235为2.3V~5.5V，TMP236为3.1V~5.5V
- 具备输出短路保护功能
- 低功耗，典型静态电流为9μA
- 输出能力强，AB类输出驱动器最高可提供500μA输出，可驱动高达1000pF的电容负载，可直接连接到模数转换器采样保持输入端
- 典型加电时间为800μs，支持功率循环架构，可降低电池供电设备的功率损耗
- 提供多种封装可选，包括5引脚SC70(DCK)表面贴装、3引脚SOT-23(DBZ)表面贴装
- 封装尺寸兼容符合行业标准的同类温度传感器
应用领域
- 电网基础设施
- 无线和电信基础设施
- 汽车信息娱乐系统
- 工厂自动化和控制
- 测试和测量
