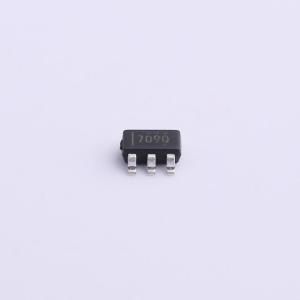

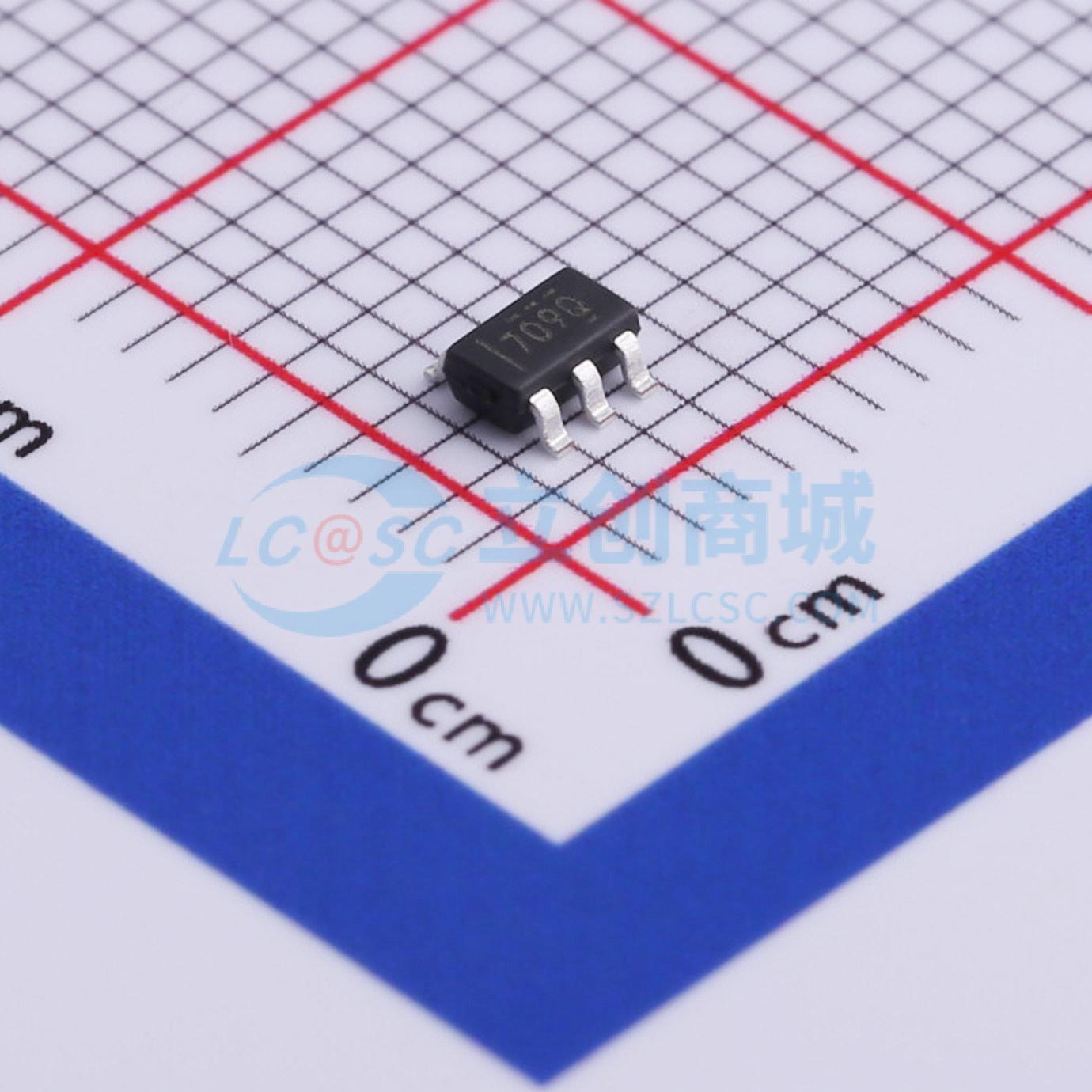

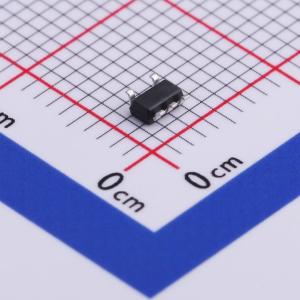

TMP709AQDBVRQ1
适用于汽车应用的电阻可编程温度开关
- 描述
- TMP709-Q1 采用 SOT 封装、具有引脚可选 2°C 和 10°C 迟滞的汽车类、±3°C 温度开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMP709AQDBVRQ1
- 商品编号
- C496112
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温控开关 | |
| 类型 | 半导体式 | |
| 通道数 | 1 | |
| 可编程动作温度范围 | 0℃~+125℃ | |
| 温度迟滞配置 | 10℃；2℃ | |
| 动作温度精度 | ±0.5℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 工作电流 | 40uA | |
| 静态电流(Iq) | 40uA | |
| 欠温(冷)检测 | 不支持 | |
| 功能特性 | 可调滞回温度；可调温度阈值 |
商品概述
TMP709-Q1是一款全集成的电阻可编程温度开关，其温度阈值仅需一颗外部电阻即可在整个工作范围内设定。TMP709-Q1提供开漏低电平有效输出，电源电压范围为2.7 V 至 5.5 V。温度阈值精度典型值为±0.5℃，在60℃至100℃范围内最大为±3.5℃。静态电流消耗典型值为40 μA。迟滞可通过引脚选择为2℃或10℃。TMP709-Q1采用5引脚SOT-23封装。TMP709-Q1集成了两个带温度系数的电压基准和一个比较器，一个电压基准具有正温度系数，另一个电压基准具有负温度系数，两个电压基准相等时的温度决定了温度跳变点。正温度系数基准的电压由外部电阻RSET控制，器件包含连接到OT引脚的NFET开漏器件、使用外部RSET电阻的正温度系数基准、负温度系数基准以及迟滞控制。TMP709-Q1温度阈值可在0℃ 至 125℃范围内编程，通过SET引脚到GND引脚之间的一颗1%精度外部电阻设定，开漏低电平有效输出结构可轻松与微处理器接口；当正温度系数基准的电压超过负温度系数基准的电压时，TMP709-Q1达到温度跳变点，该差值会使比较器输出从逻辑0切换到逻辑1，比较器输出驱动NFET开漏器件的栅极，在该条件下将OT引脚的电压从逻辑1拉至逻辑0，即输出触发。
商品特性
- 符合汽车应用要求
- AEC-Q100认证
- 器件温度等级1:环境工作温度范围-40℃ 至 125℃
- 器件HBM ESD分类等级3A
- 器件CDM ESD分类等级C6
- 温度阈值可通过1%精度外部电阻设定
- 典型静态电流40 μA
- 开漏低电平输出级
- 迟滞可引脚选择为2℃或10℃
- VCC = 0.8 V时规定了复位操作
- 电源范围2.7 V 至 5.5 V
- 采用5引脚SOT-23封装
应用领域
- 计算机（笔记本电脑和台式机）
- 服务器
- 工业和医疗设备
- 存储区域网络
- 汽车
