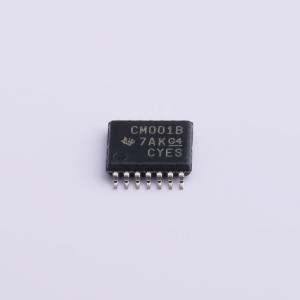

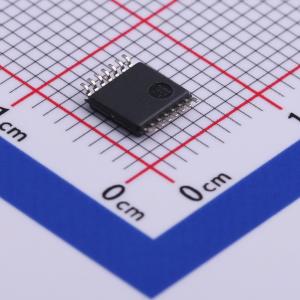

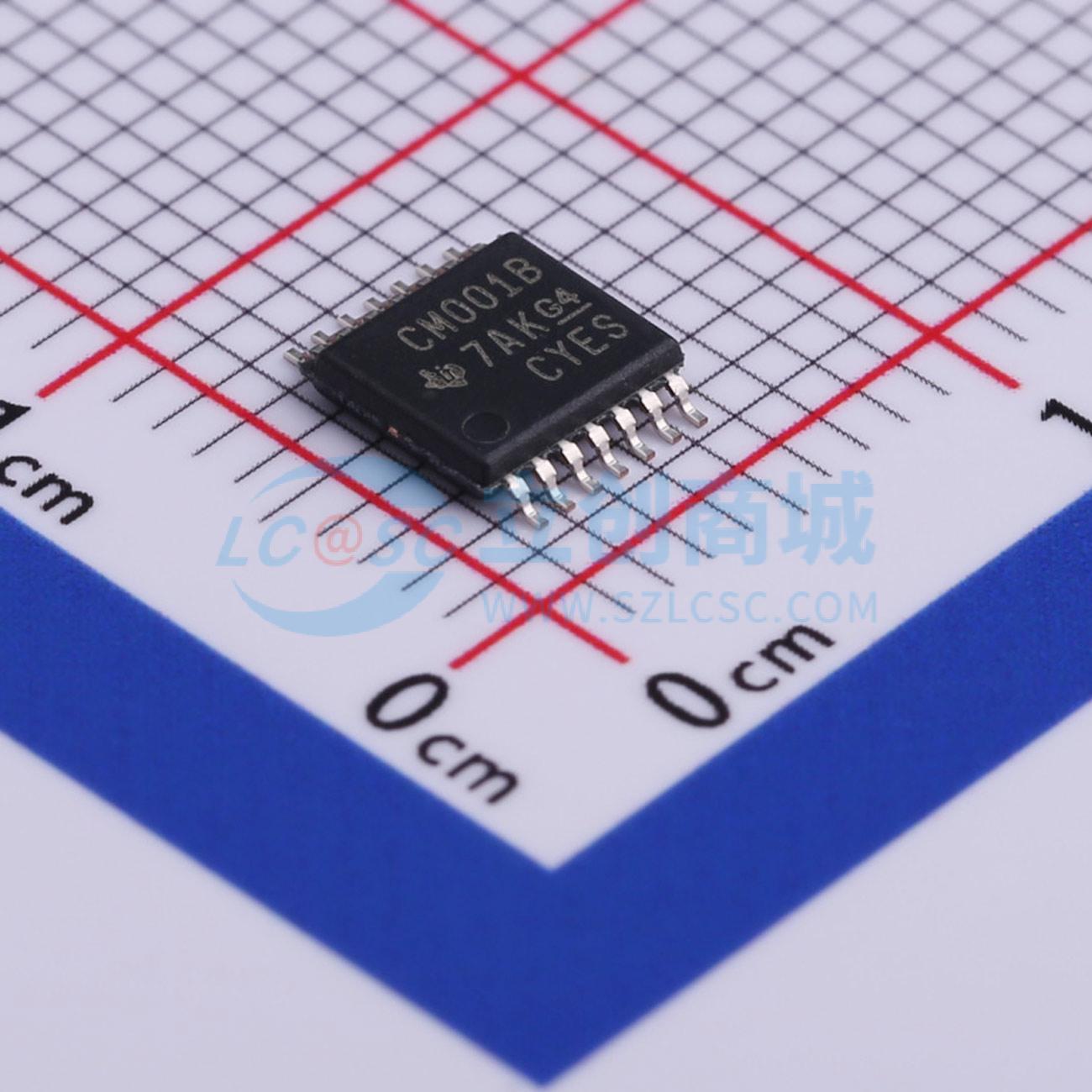

CD4001BPWR
CMOS或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4001B 4 通道、双输入、3V 至 18V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4001BPWR
- 商品编号
- C496116
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 90ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
这是额定电压20V的高压型CMOS或非门器件，包含CD4001B四路2输入或非门、CD4002B双路4输入或非门、CD4025B三路3输入或非门，可直接实现或非逻辑功能，补充现有CMOS门电路系列，所有输入和输出均带有缓冲，提供多种封装形式
商品特性
- 传播延迟时间典型值为60ns，测试条件为CL=50pF、VDD=10V
- 输入输出均带缓冲
- 具备标准化对称输出特性
- 在20V电压下对最大静态电流进行全测试
- 拥有5V、10V、15V参数额定值
- 全封装温度范围内，18V工作条件下最大输入电流为1μA；25℃、18V条件下最大输入电流为100nA
- 全封装温度范围内的噪声容限：VDD=5V时为1V，VDD=10V时为2V，VDD=15V时为2.5V
- 满足B系列CMOS器件的相关标准要求
- 直流电源电压范围相对于VSS端为-0.5V~+20V
- 所有输入的输入电压范围为-0.5V~VDD+0.5V
- 任意单个输入的直流输入电流最大值为10mA
- 封装功耗参数：环境温度-55℃~+100℃时为500mW；环境温度+100℃~+125℃时按12mW/℃线性降额至200mW
- 全封装温度范围下，所有封装类型的每个输出晶体管的器件功耗最大值为100mW
- 工作温度范围为-55℃~+125℃
- 存储温度范围为-65℃~+150℃
- 焊接过程中，距离壳体1.59±0.79mm处的引脚温度最长10秒不超过+265℃
- 提供多种封装可选，包含14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄型缩减小外形封装
应用领域
- 用于数字逻辑电路系统中实现或非逻辑功能
