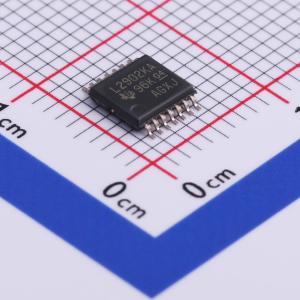

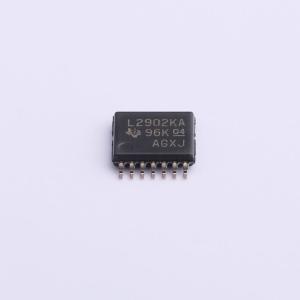

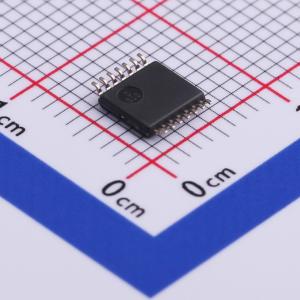

温馨提醒：图片仅供参考，商品以实物为准
LM2902KAVQPWR
四路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2902KAV 四通道、30V、1.2MHz、2mV 失调电压、ESD 经改进 (2kV) 的运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2902KAVQPWR
- 商品编号
- C496124
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 1.2mA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | 1.5V~16V；-16V~-1.5V |
商品概述
这些器件由四个独立的高增益、频率补偿运算放大器组成，专门设计用于在宽电压范围内采用单电源或双电源供电。
商品特性
- 针对以下型号提供 2 kV ESD 保护：
- LM224K、LM224KA
- LM324K、LM324KA
- LM2902K、LM2902KV、LM2902KAV
- 宽电源电压范围
- 单电源：3 V 至 32 V
- （LM2902 为 26 V）
- 双电源：±1.5 V 至 ±16 V
- （LM2902 为 ±13 V）
- 单电源：3 V 至 32 V
应用领域
- 蓝光播放器和家庭影院
- 化学和气体传感器
- DVD 录像机和播放器
- 数字万用表：台式和系统级
- 数字万用表：手持式
- 现场变送器：温度传感器
- 电机控制：交流感应电机、有刷直流电机、无刷直流电机、高压电机、低压电机、永磁电机和步进电机
- 示波器
- 电视：LCD 和数字电视
- 使用 Modbus 的温度传感器或控制器
- 秤
