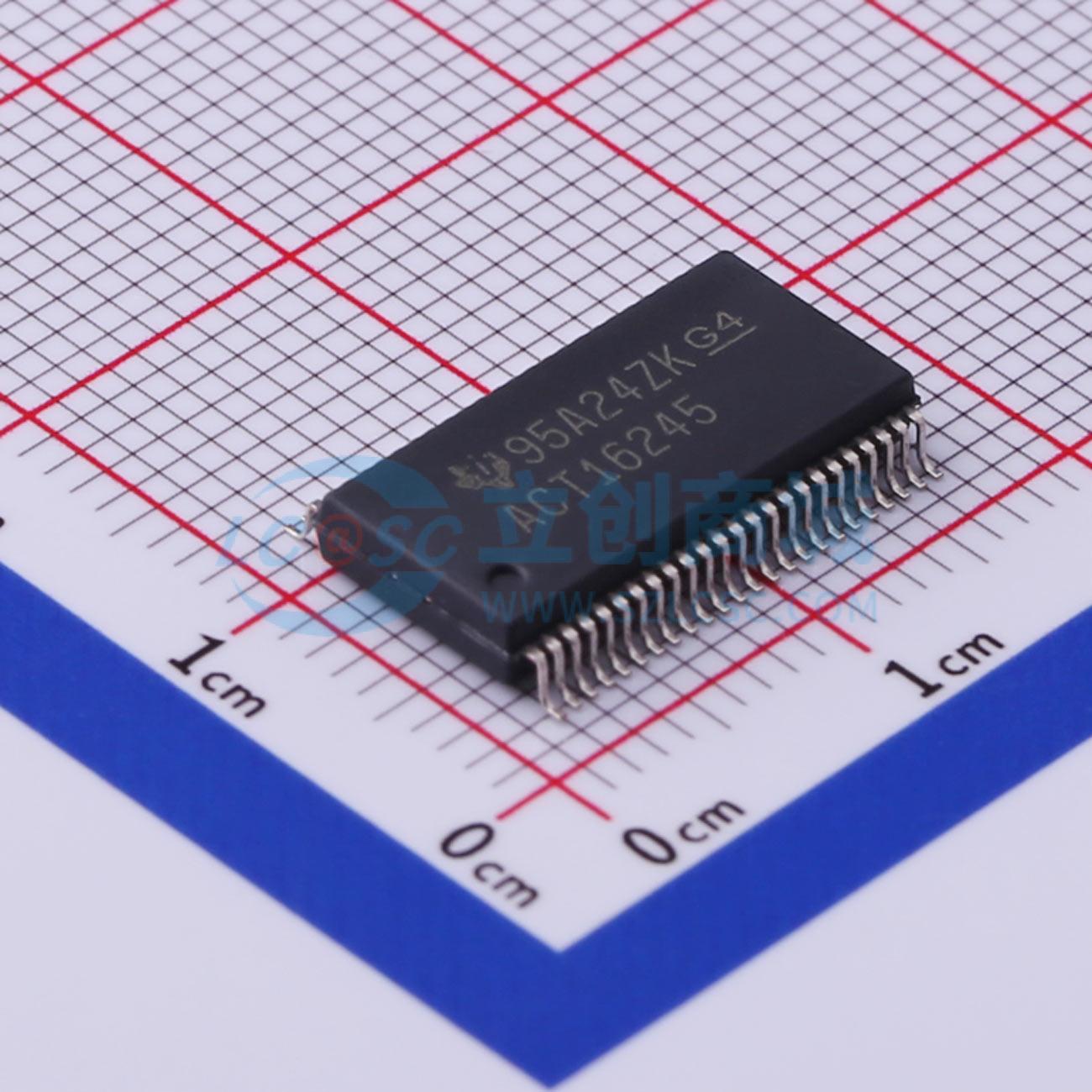

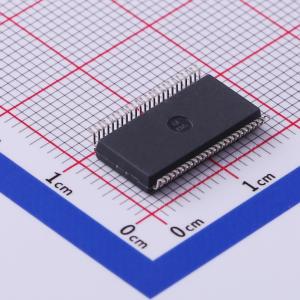

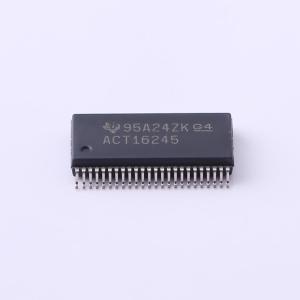

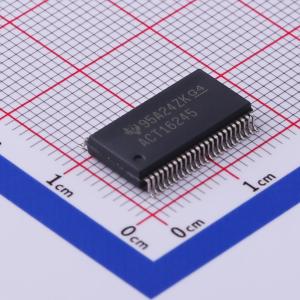

温馨提醒：图片仅供参考，商品以实物为准
74ACT16245DLR
BUS TRANSCEIVERS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74ACT16245 具有三态输出的 16 位总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- 74ACT16245DLR
- 商品编号
- C496121
- 商品封装
- SSOP-48-300mil
- 包装方式
- 编带
- 商品毛重
- 0.993克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74ACT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 6.9ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
SN54ACT16245和74ACT16245是16位总线收发器，为双八组非反相三态收发器结构，设计用于数据总线之间的异步双向通信。控制功能的实现可降低对外部时序的要求。器件可根据方向控制输入的逻辑电平，选择数据从A总线传输至B总线，或是从B总线传输至A总线，可通过使能输入禁用器件，实现总线的有效隔离。SN54ACT16245的工作温度范围为-55℃~125℃，74ACT16245的工作温度范围为-40℃~85℃。
商品特性
- 属于Widebus系列产品
- 输入与TTL电平兼容
- 三态输出可直接驱动总线线路
- 通流架构可优化PCB布局
- 分布式VCC和GND配置，可减小高速开关噪声
- 采用1μm EPIC工艺制造
- 125℃条件下典型闩锁抗扰度为500mA
- 提供多种封装可选，包含引脚中心间距25密尔的300密尔塑料缩小小外形DL封装、薄型缩小小外形DGG封装，以及引脚中心间距25密尔的380密尔细间距陶瓷扁平WD封装
- 最大额定电源电压范围为-0.5V~7V
- 最大额定输入电压范围为-0.5V~VCC+0.5V
- 最大额定输出电压范围为-0.5V~VCC+0.5V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±50mA
- 连续输出电流范围为±50mA
- VCC或GND引脚的连续电流为400mA
- 55℃静止空气环境下，DGG封装最大功耗为0.85W，DL封装最大功耗为1.2W
- 存储温度范围为-65℃~150℃
- 未使用输入应通过约5kΩ或更大阻值的上拉电阻连接至VCC，避免浮空
- 所有VCC和GND引脚必须连接至适配的电压电源
应用领域
- 数据总线之间的异步双向通信场景
