温馨提醒：图片仅供参考，商品以实物为准

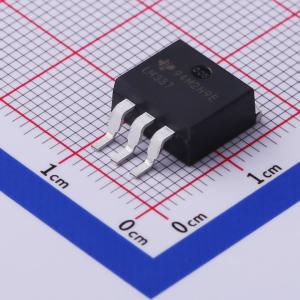

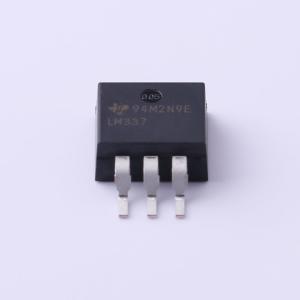

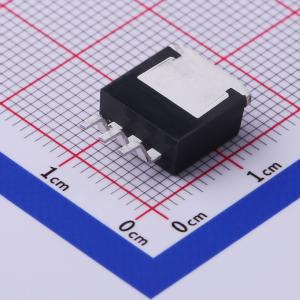

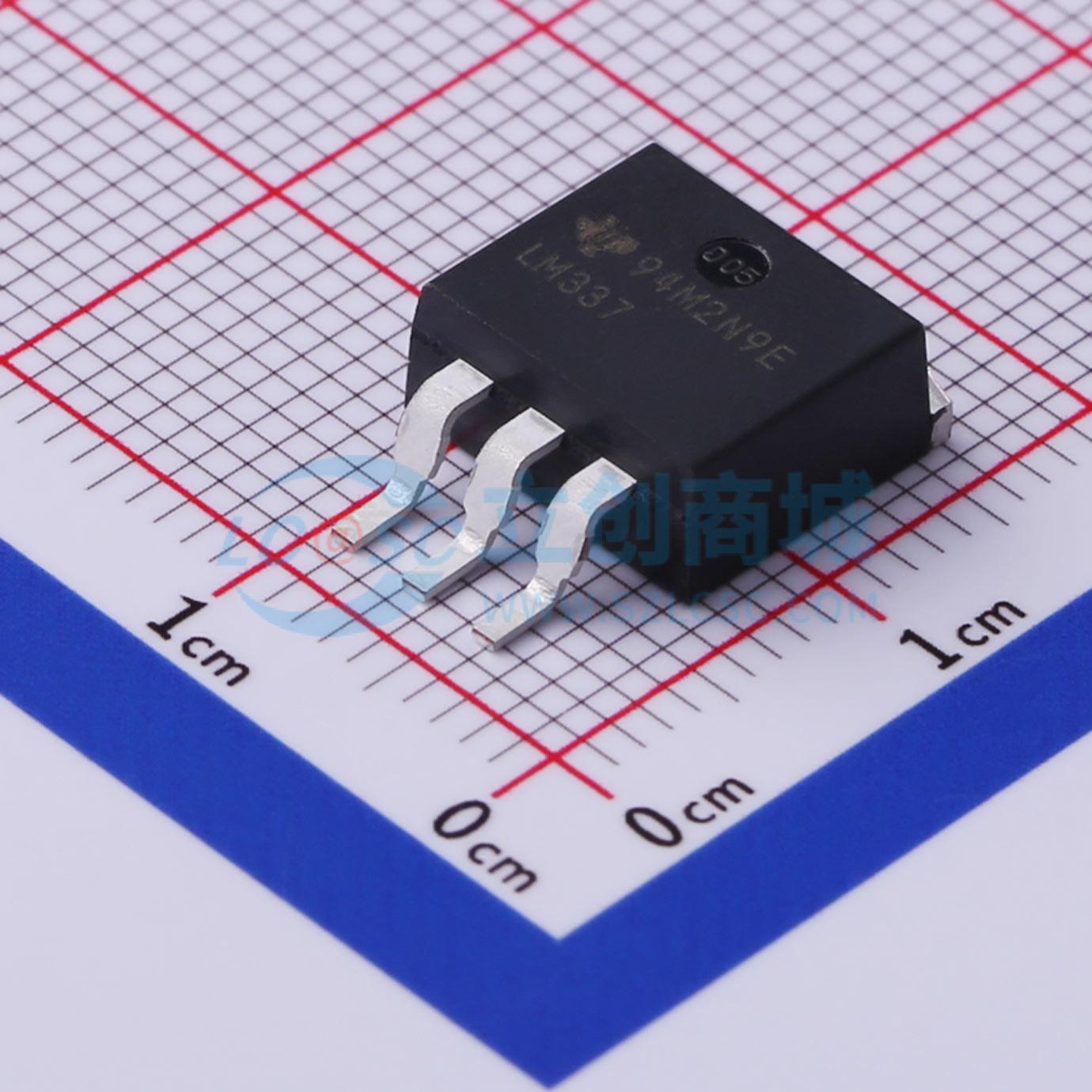

LM337KTTR
1.5A 负电压可调节线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM337 1.5A 负电压可调节线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM337KTTR
- 商品编号
- C496126
- 商品封装
- DDPAK(TO-263-3)
- 包装方式
- 编带
- 商品毛重
- 2.476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 77dB@(120Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 0.003%Vout | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 负极 | |
| 输出通道数 | 1 |
商品概述
LM237和LM337是可调式三端负电压稳压器，能够在-1.2 V至-37 V的输出电压范围内提供超过-1.5 A的电流。它们仅需两个外部电阻来设置输出电压，以及一个输出电容用于频率补偿。
商品特性
- 输出电压范围可在-1.2 V至-37 V之间调节
- 最大输出电流能力为1.5 A
- 输入电压每变化一次，输入调节率典型值为0.01%
- 输出调节率典型值为0.3%
- 在稳压器的温度范围内，峰值输出电流恒定
- 纹波抑制比典型值为77 dB
- 可直接替代行业标准的LM237和LM337
应用领域
- 需要负输出电压或精密电流调节的应用
- 消费电子产品
- 终端设备
- 便携式应用
