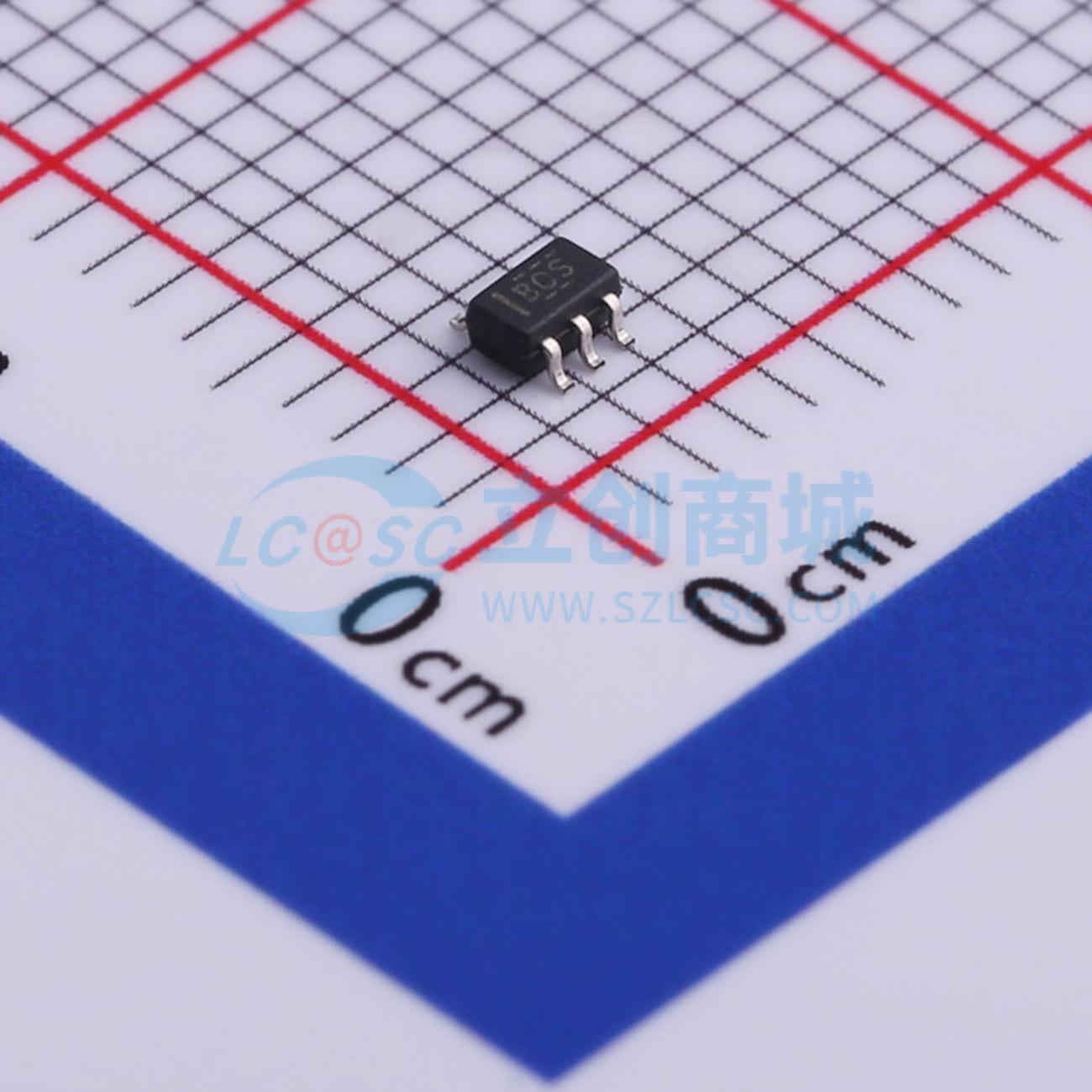

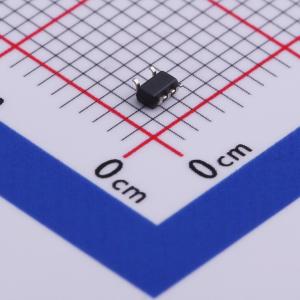

温馨提醒：图片仅供参考，商品以实物为准
CAHCT1G04QDCKRQ1
单路反相器
- 描述
- SN74AHCT1G04-Q1 具有 TTL 兼容型 CMOS 输入的汽车类单路 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CAHCT1G04QDCKRQ1
- 商品编号
- C496113
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 传播延迟(tpd) | 7.7ns@5V,50pF | |
| 系列 | 74AHCT系列 | |
| 工作温度 | -40℃~+125℃ |
商品概述
适用于汽车应用
ESD保护超过1500 V（根据MIL-STD-883，方法3015）；使用机器模型（C=200 pF, R=0）时超过200 V
工作电压范围4.5 V至5.5 V
在5 V时最大传播延迟为7.5 ns
低功耗，最大ICC为10 μA
在5 V时输出驱动能力为±8 mA
输入兼容TTL电压
SN74AHCT1G04包含一个门电路。该器件执行布尔函数Y = A̅。
