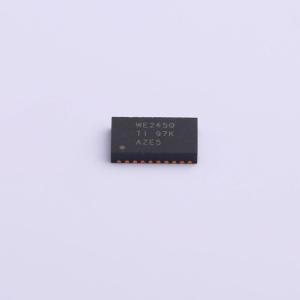

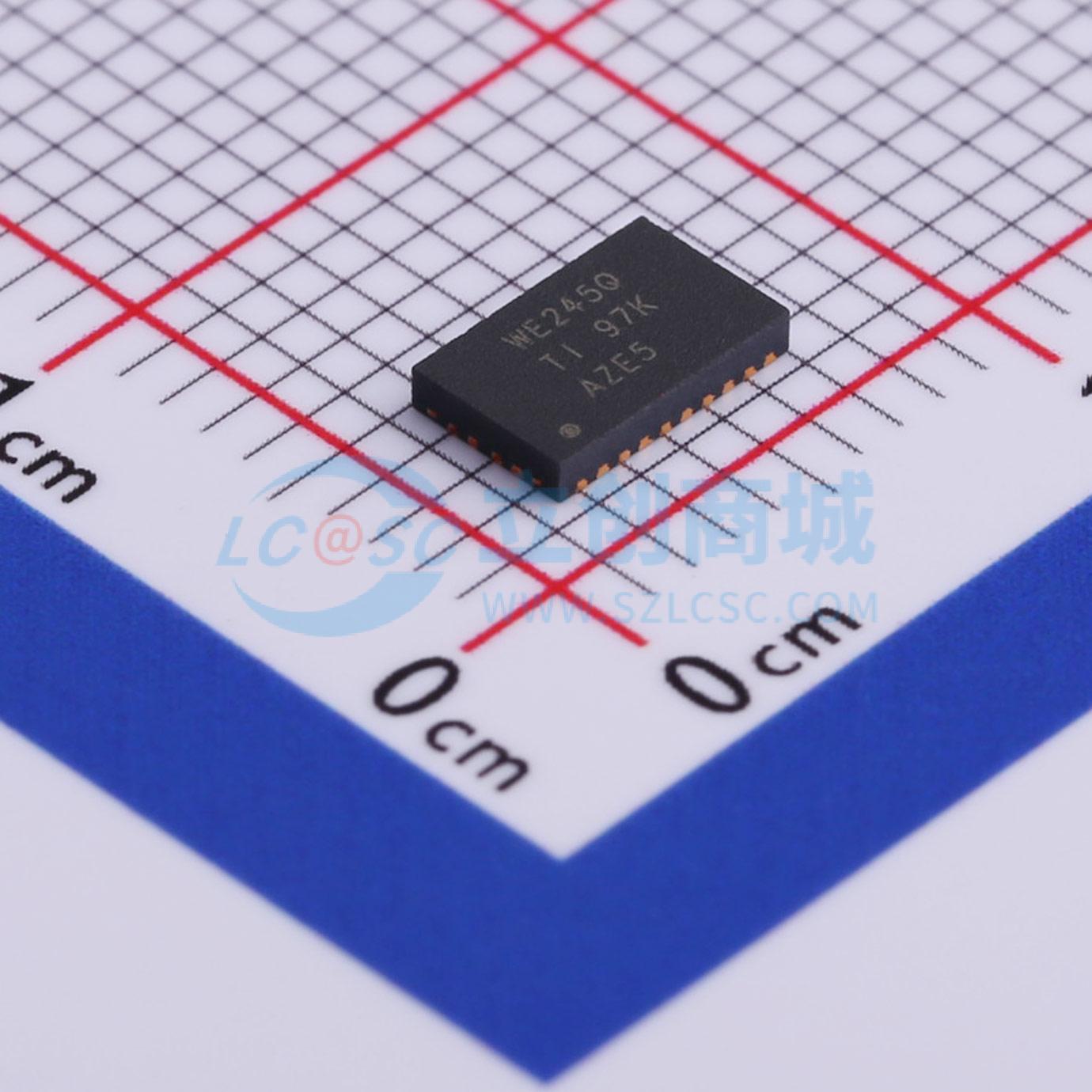

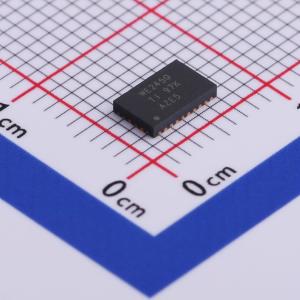

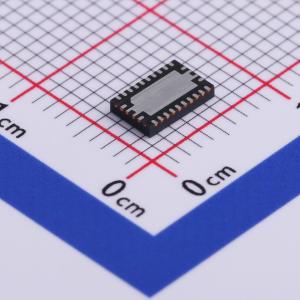

CAVC8T245QRHLRQ1

具有可配置电压转换和三态输出的8位非反相总线收发器

描述: SN74AVC8T245-Q1 具有可配置电压转换和三态输出的汽车类 8 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: CAVC8T245QRHLRQ1
商品编号: C496115
商品封装: VQFN-24-EP(3.6x5.6)
包装方式: 编带
商品毛重: 0.086克(g)

商品参数

商品概述

SN74AVC8T245-Q1是一款8位同相总线收发器，带有可配置电平转换功能和三态输出，采用两个独立的可配置电源轨。VCCA和VCCB工作电压范围为1.4V~3.6V，最低可在1.2V电压下工作。A端口适配VCCA电压，B端口适配VCCB电压，两个电源均可支持1.2V~3.6V的输入电压，可实现1.2V、1.5V、1.8V、2.5V、3.3V任意电压节点之间的通用低压双向转换。器件支持数据总线之间的异步通信，可根据方向控制输入的逻辑电平选择数据传输方向，可从A总线传输到B总线，也可从B总线传输到A总线；可通过输出使能输入禁用输出，实现总线有效隔离，控制引脚由VCCA供电。该器件的Ioff电路支持部分掉电模式操作，掉电时会禁用输出，阻止电流回流，避免器件损坏；VCC隔离特性可确保任意一个VCC输入接地时，两个端口都处于高阻态；通电或断电过程中，可将OE通过上拉电阻接至VCC，以保证端口处于高阻态。

商品特性

符合AEC Q100测试要求，适用于汽车应用
器件温度等级1，环境工作温度范围为-40℃~+125℃
人体模型静电放电等级为H2，充电器件模型静电放电等级为C3B
控制输入VIH和VIL电平以VCCA电压为参考
具备VCC隔离特性，任意一个VCC输入接地时，所有输入输出端口均处于高阻态
Ioff支持部分掉电模式操作
采用全可配置双轨设计，每个端口均可在1.4V~3.6V全电源范围工作
输入输出端口耐受4.6V电压
不同供电条件下最高数据速率不同：VCCA<1.8V或VCCB<1.8V时为170Mbps；VCCA≥1.8V且VCCB≥1.8V时为320Mbps
闩锁性能超过100mA，符合JESD 78 II类标准

应用领域

远程信息处理
仪表盘
主机
导航系统

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	320Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.2V~3.6V
	元件数	-

	属性	参数值
	每个电路通道数	8
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
