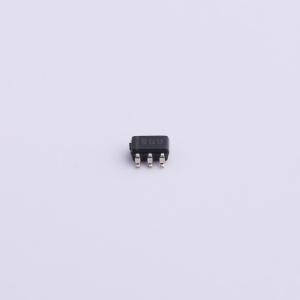

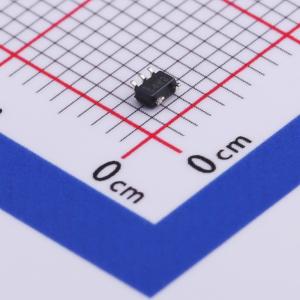

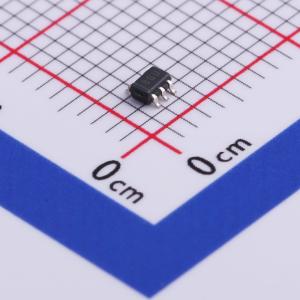

温馨提醒：图片仅供参考，商品以实物为准
CAHCT1G32QDCKRQ1
单路二输入正或门
- 描述
- SN74AHCT1G32-Q1 具有 TTL 兼容输入的汽车类单通道、双输入、4.5V 至 5.5V、高速 (7.1ns) 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CAHCT1G32QDCKRQ1
- 商品编号
- C496114
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 520mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 推挽式 |
商品概述
SN74AHCT1G32是一款单路2输入正或门器件，在正逻辑下可实现布尔功能Y = A + B或Y = A非·B非。
商品特性
- 符合汽车应用要求
- 工作电压范围为4.5V至5.5V
- 5V电压下最大传输延迟tpd为9.5ns
- 低功耗，电源电流Icc最大为20μA
- 5V电压下输出驱动电流为±8mA
- 输入电平与TTL电平兼容
- 具备ESD防护，符合AEC-Q100分级要求，具体防护等级：人体模型(H2)2000V，机器模型(M3)200V，充电器件模型(C5)1000V
- 提供DBV、DCK两种封装形式
- 最大额定值（自由工作温度范围）：电源电压Vcc范围-0.5V至7V，输入电压范围-0.5V至7V，输出电压范围-0.5V至Vcc+0.5V，输入钳位电流(V_I<0时)-20mA，输出钳位电流(V_O<0或V_O>Vcc时)±20mA，连续输出电流(V_O在0至Vcc范围)±25mA，Vcc或GND的连续电流±50mA；DBV封装热阻抗θJA为206℃/W，DCK封装热阻抗θJA为252℃/W；存储温度范围-65℃至150℃
- 所有未使用输入必须接至Vcc或GND，以保证器件正常工作
- 可提供符合环保要求的无铅、低卤素产品
应用领域
- 汽车电子领域
- 通用逻辑信号处理场景
