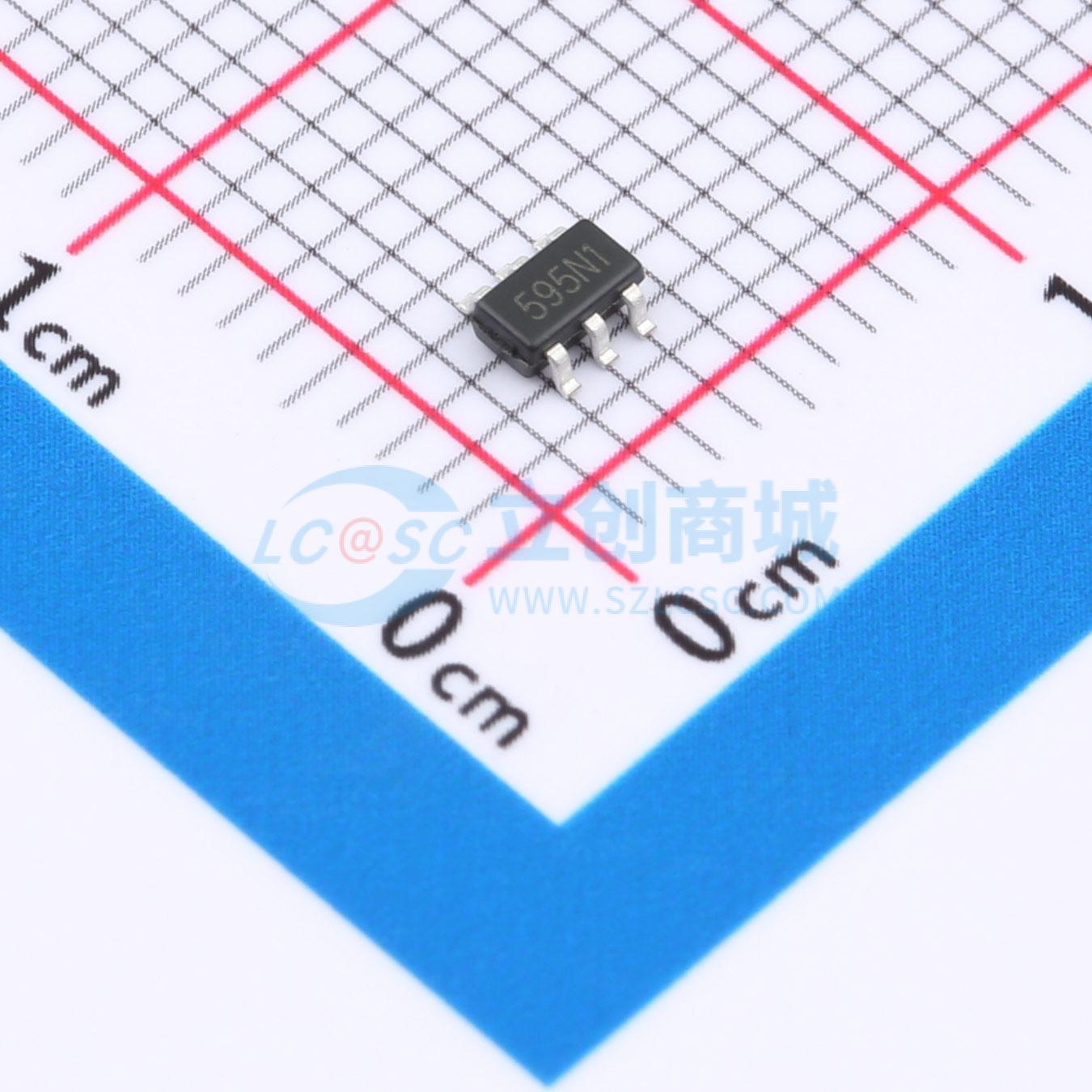

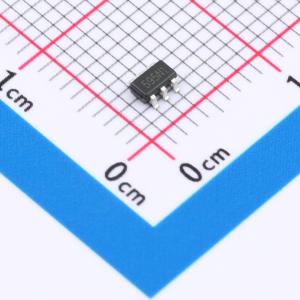

温馨提醒：图片仅供参考，商品以实物为准
HT2459ARTZ
降压型 1A 4.5V~60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60V, 1A，480kHz降压转换器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT2459ARTZ
- 商品编号
- C47326421
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.03798克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 810mV~57V | |
| 输出电流 | 1A | |
| 开关频率 | 480kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 730uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
HT2459是一款单片降压开关模式转换器，内置功率MOSFET。它在宽输入电源范围内实现1A峰值输出电流，并具有优异的负载和线路调节性能。电流模式工作提供快速的瞬态响应并简化环路稳定性。故障状态保护包括逐周期电流限制和热关断。
商品特性
- 1A峰值输出电流
- 1Ω内部功率MOSFET
- 可与低ESR陶瓷输出电容器稳定工作
- 效率高达90%
- 0.1μA关断模式电流
- 固定480kHz开关频率
- 热关断保护
- 逐周期过流保护
- 4.5V至60V的宽工作输入范围
- 输出电压可从0.81V调节至0.95×VIN
- 采用TSOT23-6封装
应用领域
- 电能表
- 分布式电源系统
- 电池充电器
- 线性稳压器的预稳压器
- 白光LED驱动器
