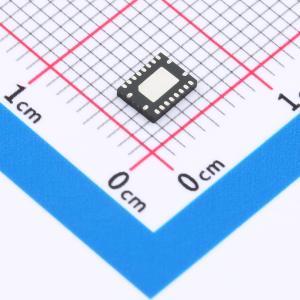

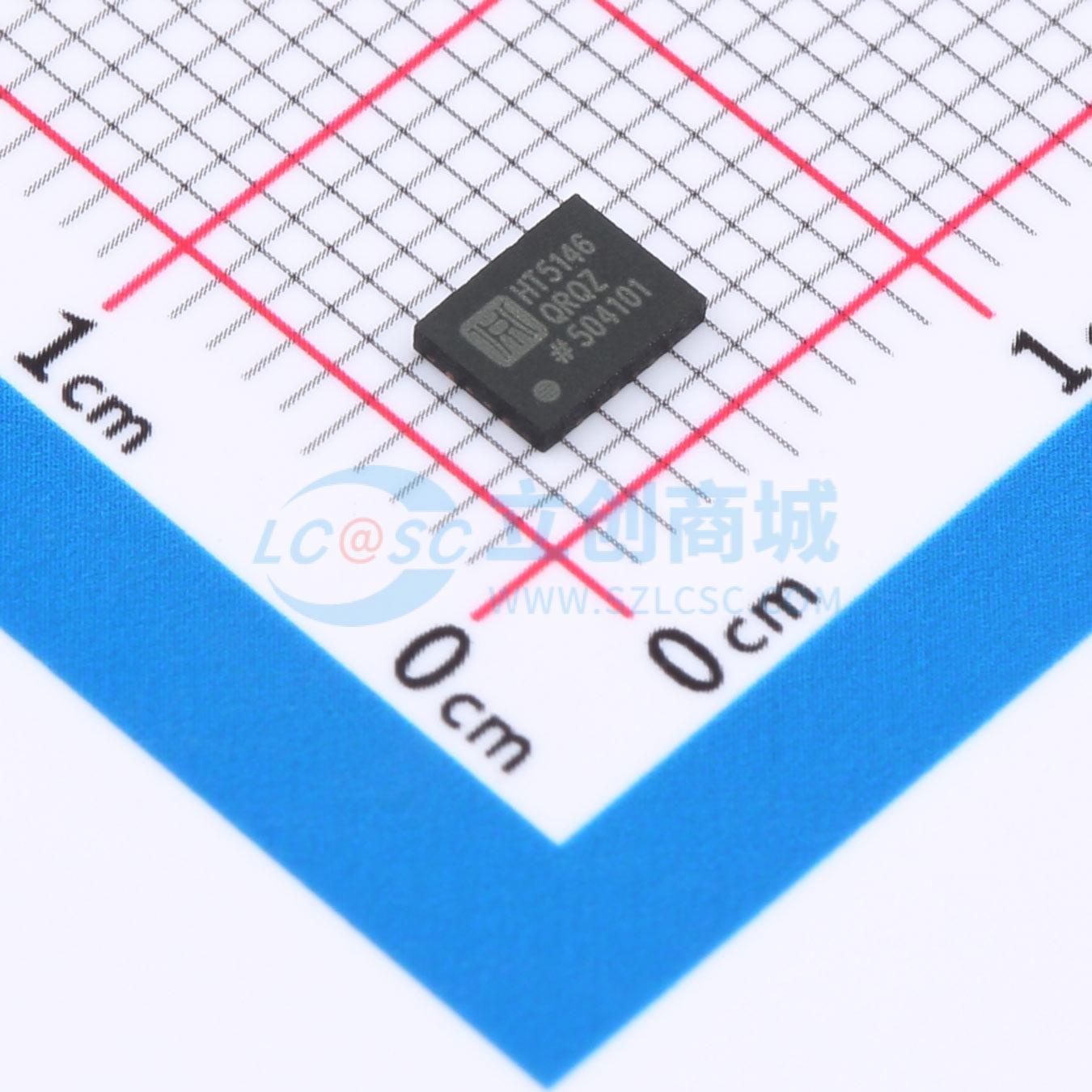

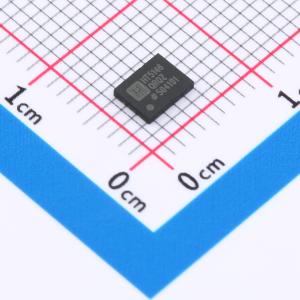

HT5146QRQZ
降压型 5.5V~100V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 车规认证：具有宽占空比范围的 100V同步降压直流/直流控制
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT5146QRQZ
- 商品编号
- C47326433
- 商品封装
- QFN-24-EP(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.0826克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~100V | |
| 输出电压 | 800mV~60V | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+150℃@(TJ) | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.8mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；频率同步；逐波限流；可调软启动；过流保护；工作状态指示；可调限流；打嗝限流 |
商品概述
HT5146 是一款100V同步降压直流/直流控制器，设计用于对高输入电压源或存在高电压瞬变的输入电源轨进行电压调节，从而最大程度减少对外部浪涌抑制组件的需求。其40ns的高侧开关超短最小导通时间支持高降压比，允许从48V标称输入直接降压至低电压轨，降低了系统复杂性和解决方案成本。该器件在输入电压骤降至5.5V时，仍能以接近100%的占空比持续工作，适用于高性能工业控制、机器人、数据通信和射频应用。强制PWM模式运行可消除开关频率变化以降低EMI，而用户可选二极管仿真模式则可降低轻载条件下的功耗。开关频率最高可达1MHz并可调，支持同步至外部时钟源，以消除噪声敏感应用中的拍频。
商品特性
- 多功能同步降压直流/直流控制器
- 宽输入电压范围：5.5V 至 100V
- 最高结温 150°C
- 0.8V基准电压，反馈精度 ±1%
- 可调输出电压范围：0.8V 至 60V
- 40ns 最小导通时间，支持高输入/输出电压比
- 140ns 最小关断时间，支持低压降操作
- 无损 RDS(on) 或分流电流检测
- 针对 CISPR11 和 CISPR32 B 类 EMI 要求进行优化
- 开关频率范围：100kHz 至 1MHz
- 同步输入和同步输出功能
- 可选二极管仿真或强制PWM模式
- 适用于标准阈值 MOSFET 的 7.5V 栅极驱动器
- 14ns 自适应死区时间控制
- 2.3A 拉电流和 3.5A 灌电流能力
- 快速线路和负载瞬态响应
- 带线路前馈的电压模式控制
- 高增益带宽误差放大器
- 可调节输出电压软启动
- 断续模式过流保护
- 带迟滞功能的输入欠压锁定
- VCC 和栅极驱动器欠压锁定保护
- 精密使能输入和漏极开路电源正常指示器
- 带迟滞功能的热关断保护
- 采用带可湿性侧面的 20 引脚 VQFN 封装
应用领域
- 无线基础设施
- 云计算
- 工业电机驱动
- 测试和测量
- 个人交通车辆
- 资产跟踪和机群管理系统
- 非隔离式 PoE
- IP摄像头
- 反相降压/升压稳压器
