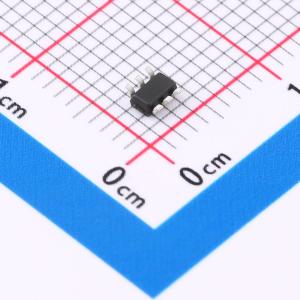

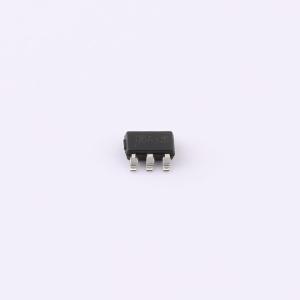

HT6908ARTZ
快速关断智能整流器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4V to 13V不需要辅助绕组的快速关断智能整流器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT6908ARTZ
- 商品编号
- C47326426
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0434克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 非内置 | |
| 工作电压 | 4V~13V | |
| MOS耐压 | 150V | |
| 模式支持 | QR；DCM；CCM | |
| 静态电流(Iq) | 100uA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 500mA | |
| 灌电流(IOL) | 3A | |
| 导通时间 | 30ns | |
| 关断时间 | 25ns | |
| 关断延时 | 15ns | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 多模式兼容控制 |
商品概述
HT6908是一款低导通压降二极管模拟器集成电路，当与外部开关结合时，可在高效率反激式变换器中替代肖特基二极管。该器件将外部同步整流MOSFET的正向导通压降调节至约40mV，并在电压变为负值时关断。对于输出电压可能较低、处于输出短路状态或采用高侧同步整流配置的电池充电应用，HT6908能够自行生成其供电电压。其可编程振铃检测电路可防止器件在断续导通模式和准谐振工作期间因Vds振荡而误开启。
商品特性
- 宽输出范围低至0V，无短路电流流经体二极管
- 高侧或低侧整流均无需辅助绕组
- 振铃检测可防止在断续导通模式和准谐振工作期间误开启
- 适用于标准和逻辑电平同步整流MOSFET
- 兼容能源之星标准
- ~30ns快速关断与开启延迟
- ~100µA静态电流
- 支持断续导通模式、连续导通模式及准谐振工作模式
- 同时支持高侧和低侧整流
应用领域
- USB PD快速充电器
- 适配器
- 具有极低和/或可变输出电压的反激式电源
