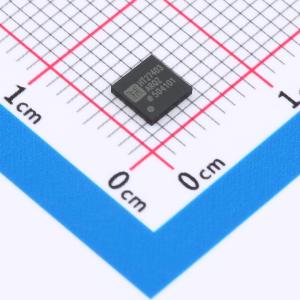

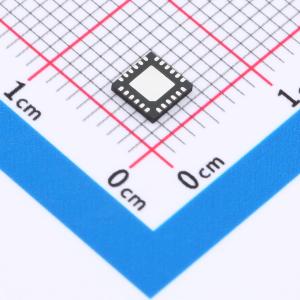

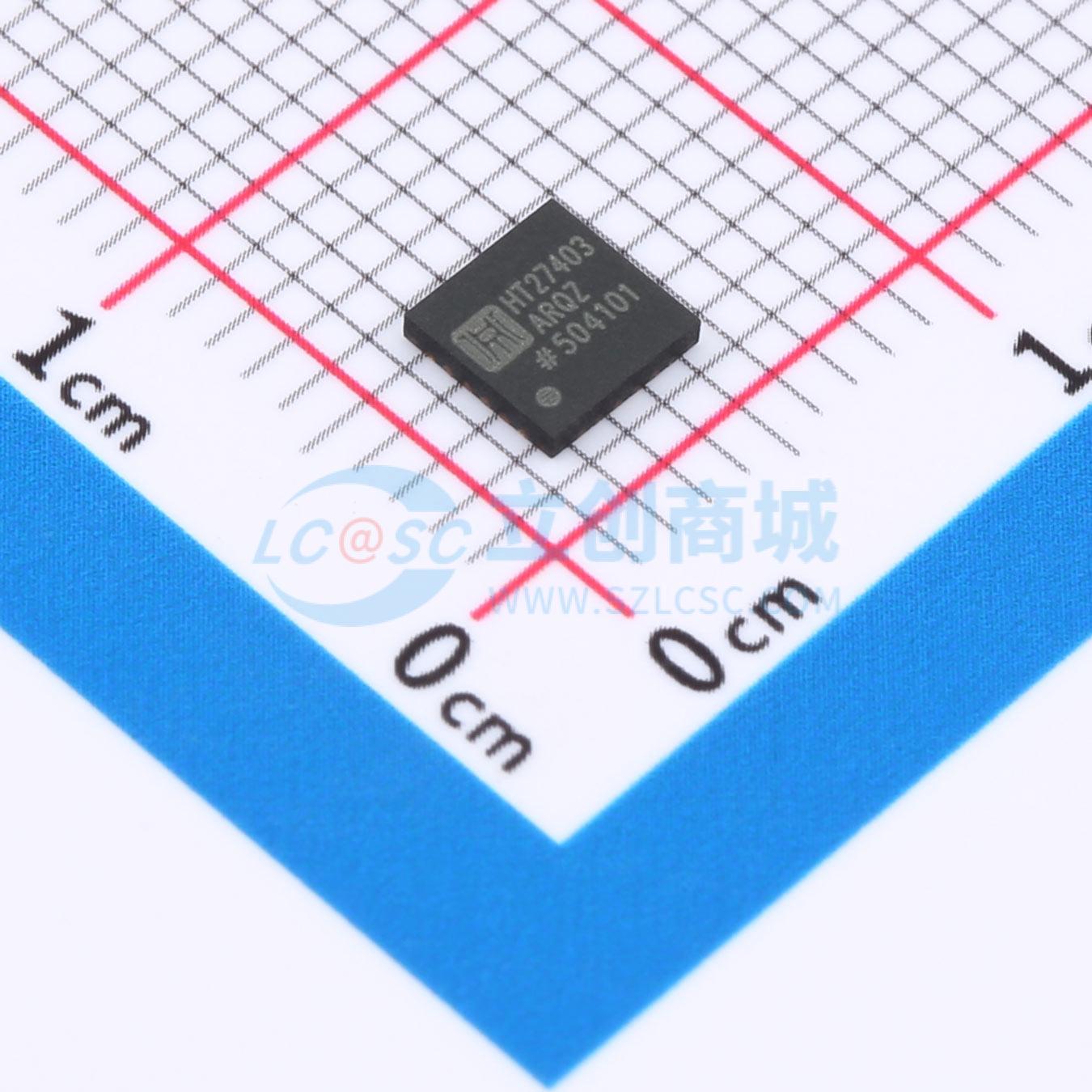

HT27403ARQZ
降压型 3V~20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有温度补偿的过流保护和可编程热关机功能的同步Buck降压控制器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT27403ARQZ
- 商品编号
- C47326432
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~20V | |
| 输出电压 | 600mV~18.6V | |
| 输出电流 | - | |
| 开关频率 | 200kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 输出电压差分采样；内置LDO稳压器；频率同步；可调软启动；过流保护；工作状态指示 |
商品概述
HT27403 是一款功能丰富、易于使用的同步降压控制器，提供高集成度和优异性能，可实现高功率密度和高效率的负载点直流-直流稳压器解决方案。其开关频率可通过电阻在 200kHz 至 1.2MHz 范围内编程，并集成了高电流 MOSFET 栅极驱动器与自适应死区时间控制，为优化方案尺寸和提升转换效率提供了灵活性。该器件采用 0.6V、精度为 1% 的基准电压，并具备 30ns 的最小高侧 MOSFET 导通时间，可实现高精度和低输出电压。通过无损耗电感直流电阻电流检测并结合经济型 2N3904 双极结型晶体管远程感测电感温度，提供了高精度的热补偿过流保护。控制器内置传统电压模式控制环路，包含高增益带宽误差放大器和脉宽调制输入电压前馈，简化了补偿设计，并在整个输入电压和负载电流范围内提供出色的瞬态响应。强制脉宽调制操作消除了频率变化，有助于降低敏感应用中的电磁干扰。开漏电源正常指示电路支持电源轨排序和故障报告。其他功能包括可编程系统级热关断、输出电压远程检测、可配置软启动、支持预偏置负载的单调启动、集成偏置电源低压差稳压器、外部电源跟踪、具有可编程迟滞的精确使能欠压锁定，以及适用于拍频敏感和多稳压器应用的频率同步功能。该器件采用 4mm × 4mm、引脚间距为 0.5mm 的散热增强型超薄四方扁平无引线封装。
商品特性
- 效率高达 97%，占空比高达 93%
- 3V 至 20V 宽输入电压范围
- 200kHz 至 1.2MHz 可编程开关频率范围
- 基于电感直流电阻、具有热补偿功能的过流保护
- 0.6V 基准电压，反馈精度为 ±1%
- 针对低输出电压的 30ns 最小导通时间
- 集成高电流 MOSFET 驱动器
- 自适应死区时间控制
- 超快速线路和负载瞬态响应
- 高增益带宽误差放大器
- 脉宽调制线路前馈
- 集成偏置电源低压差子稳压器
- 可编程系统级过热保护
- 通过迟滞实现精确使能
- 频率同步
- 单调预偏置启动
- 具有跟踪功能的可编程软启动
- 输出电压远程检测
- 开漏电源正常指示器
- 4mm × 4mm 超薄四方扁平无引线封装
应用领域
- 直流-直流转换器和负载点模块
- 电信基础设施
- 嵌入式计算、服务器和存储
