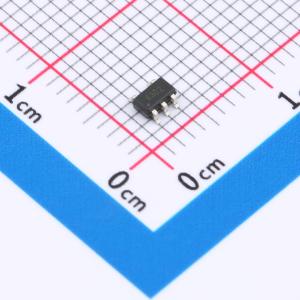

温馨提醒：图片仅供参考，商品以实物为准
HT6302ARTZ
升压型 3V~60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1.2mhz 60V恒压升压电路
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT6302ARTZ
- 商品编号
- C47326427
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0465克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3V~60V | |
| 输出电压 | 3.3V~60V | |
| 输出电流 | 2A | |
| 开关频率 | 1.1MHz~1.3MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 120uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
HT6302A 是一款恒定频率、电流模式升压转换器，适用于小型低功耗应用。该器件集成了欠压锁定、电流限制和热过载保护功能，可在输出过载时防止损坏。
商品特性
- 3.0V 至 60V 宽输入电压范围
- 集成 250mΩ、60V 功率 MOSFET
- 1.2MHz 固定开关频率
- 升压转换效率高达 95%
- 1mA 轻载模式下效率高达 80%
- 低于 0.1mA 的静态电流
- 低于 10μA 的关断电流
- 内置逐周期电流限制
- 内置热关断保护
- 内置欠压保护
- 内置环路补偿
- 内置软启动电路
- 外部电路简单
应用领域
- 数字机顶盒
- 平板电脑
- LCD偏置电源
- 电池供电设备
- 便携式媒体播放器
- 通用用途
