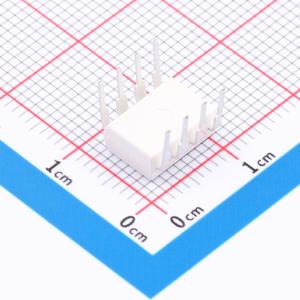

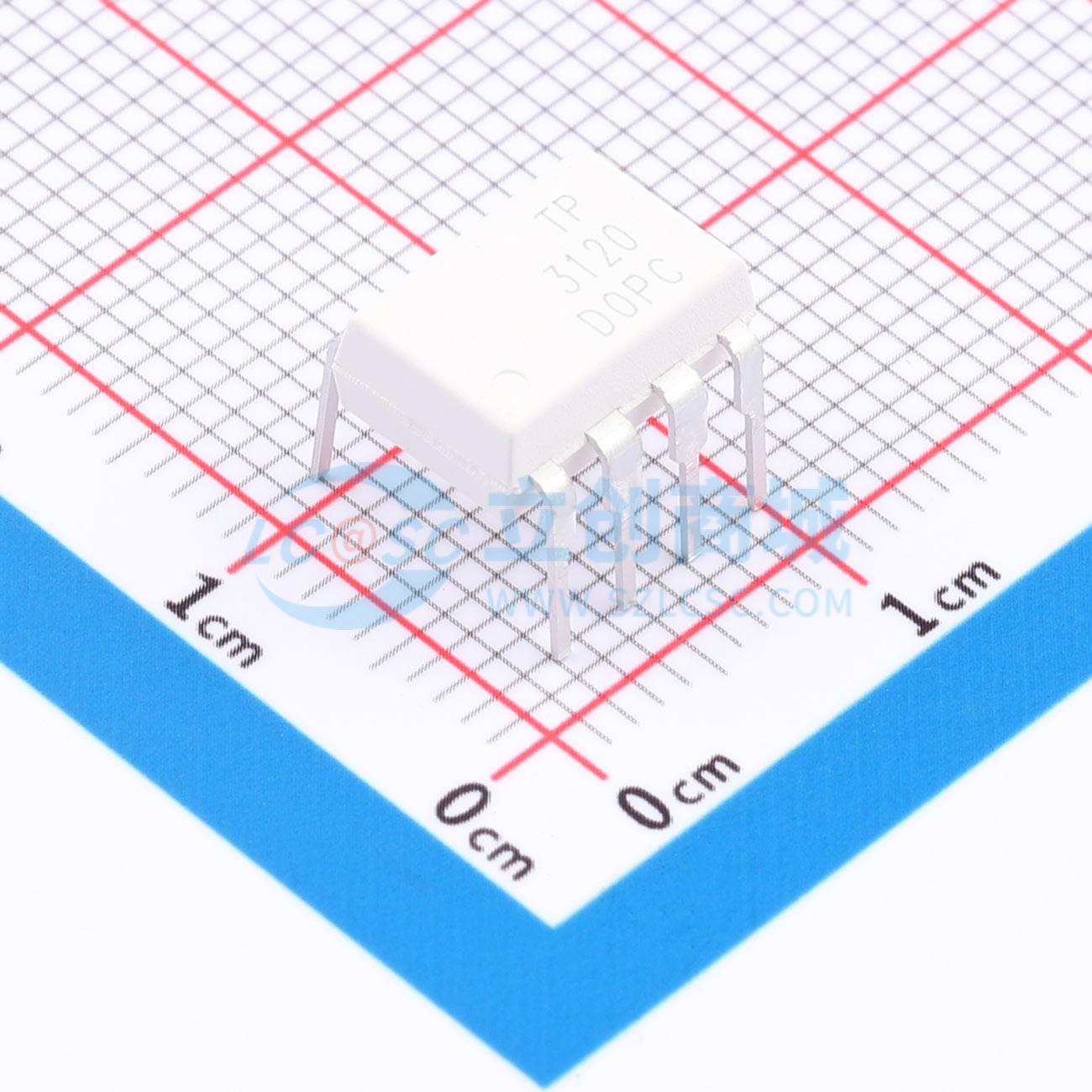

温馨提醒：图片仅供参考，商品以实物为准
TP3120
栅极驱动光电耦合器，采用砷化铝稼发光二极管和光敏集成电路，适用于驱动IGBT和MOSFET，特别用于电机控制逆变器和高性能电力系统应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 集成电路
- 品牌名称
- 拓朴微
- 商品型号
- TP3120
- 商品编号
- C47326391
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.360714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 带滞后的欠压锁定 |
商品概述
TP3120是一款输出电流为2.5A的栅极驱动光电耦合器，集成一个砷化铝镓发光二极管，通过红外光耦合至光敏集成电路。该器件能够驱动大多数小功率IGBT和MOSFET，在电机控制逆变器以及高性能电力系统应用中，非常适用于快速切换驱动功率IGBT和MOSFET。
商品特性
- 35kV/us最小共模抑制
- 2.5A最大峰值输出电流
- 2.0A最小峰值输出电流
- 宽工作电压范围：15V至30V
- 最大传播延迟时间：400 ns
- 100 ns脉宽失真
- 带迟滞的欠压闭锁
- 工作温度范围：-40℃ 至 +110℃
- 符合加强绝缘标准
应用领域
- 不间断电源
- IGBT与功率MOSFET栅极驱动
- 感应加热
- 工业逆变器
