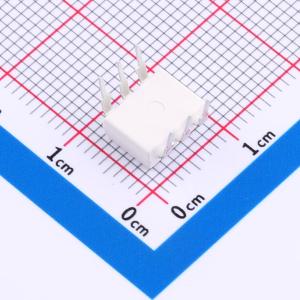

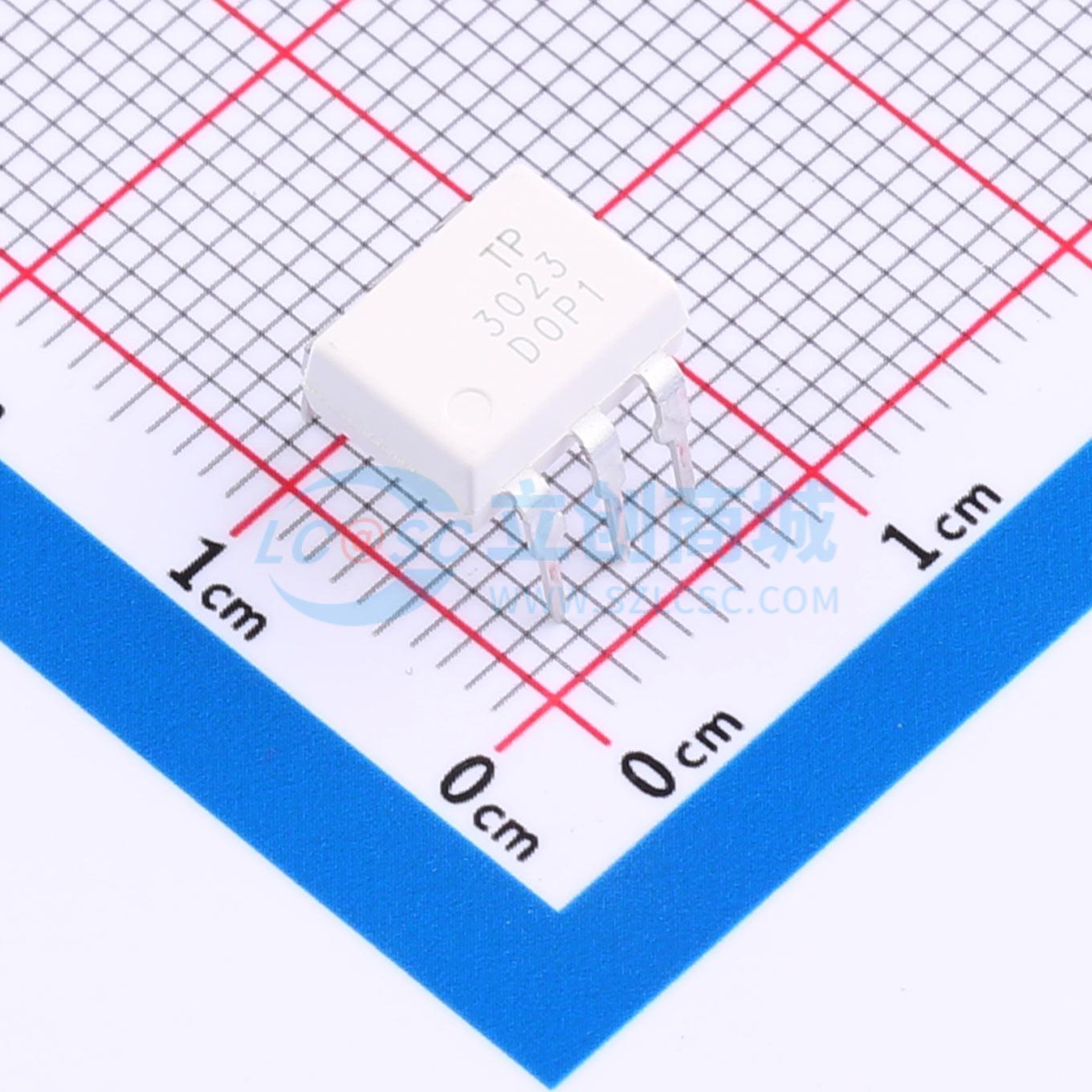

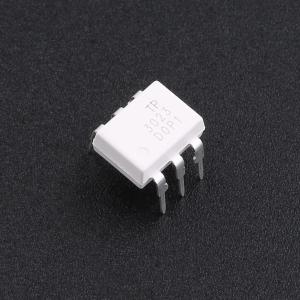

TP3023
双向可控硅
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TP301X、 TP302X、TP305X、TP307X 系列器件是由一个GaAs红外发光二极管和一个单晶硅芯片的随机相位光电双向晶闸管组成的光电耦合器。
- 品牌名称
- 拓朴微
- 商品型号
- TP3023
- 商品编号
- C47326374
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.774264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | - | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 400V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.23V | |
| 正向电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -55℃~+110℃ | |
| 端子数 | 6 | |
| 保持电流(Ih) | 250uA | |
| 浪涌电流 | 1A | |
| 功能特性 | 随机相位触发 |
商品概述
TP301X、TP302X、TP305X、TP307X系列器件是由一个GaAs红外发光二极管和一个单晶硅芯片的随机相位光电双向晶闸管组成的光电耦合器。其峰值击穿电压分别为：TP301X为250V；TP302X为400V；TP305X为600V；TP307X为800V。输入-输出隔离电压VISO = 5000 Vrms。工作温度范围为-55℃ ~ 110℃。该系列器件符合加强绝缘标准及安规标准：UL 1577、VDE DIN EN60747-5-5 (VDE 0884-5)、CQC。
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 办公设备
