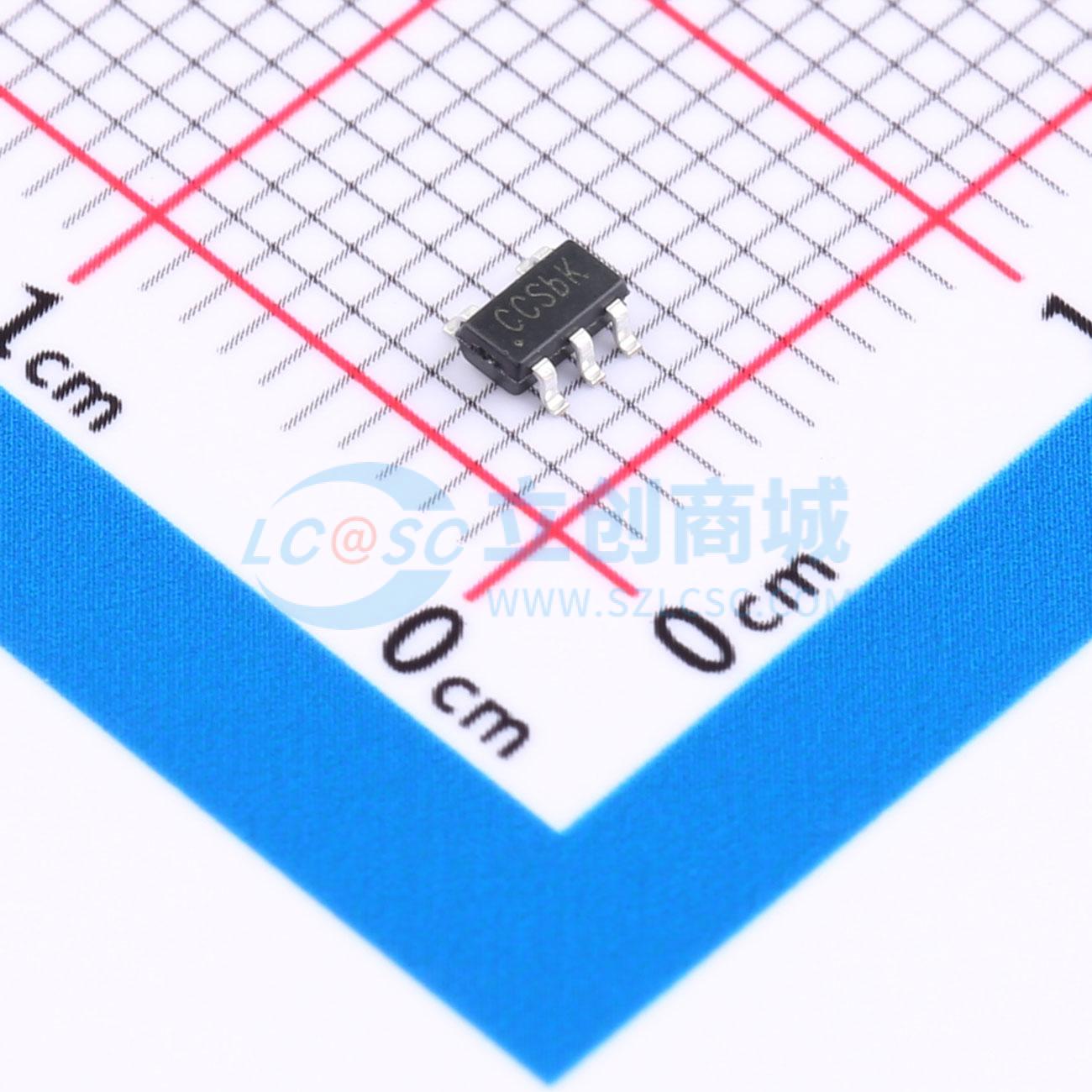

HT4084ARTZ
500mA线性锂电池充电管理芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 500MA 线性锂电池充电管理芯⽚
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT4084ARTZ
- 商品编号
- C47326425
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0413克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~6V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 150uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；反向电流阻断；过压保护；欠压锁定；涓流充电 |
商品概述
HT4084是一款集成了锂电池充电管理和充电状态指示功能的线性充电管理芯片，专为单节锂电池提供完整的电源解决方案。该芯片包含短路充电、涓流充电、恒流充电和恒压充电四个充电阶段：短路充电可为电压为0V的电池充电；涓流充电可对完全放电的电池进行预充电恢复；恒流充电能快速为电池充电；恒压充电则确保安全地将电池充满。充电电流可通过外部电阻进行设置，最大可达500mA。当充电电流下降至设定值的1/10时，芯片自动终止充电，并持续监测电池电压，当电压降至再充电阈值时会自动重新开始充电。当移除输入电压后，芯片自动进入低功耗模式，此时电池端的漏电流低于1uA。此外，该芯片集成了充电状态、充满指示以及电池未连接指示功能。
商品特性
- 内置支持高压输入、电流可调的线性充电器：最大输入电压24V，可承受高达28V的浪涌电压。
- 恒流充电模式下最大充电电流可达500mA，支持通过外部电阻实时配置充电电流。
- 兼容5V USB电源和AC适配器，并提供热插拔保护。
- 支持充电浮充电压为4.2V、4.25V、4.3V、4.35V的锂电池类型，无后缀版本对应4.2V。
- 预设4.2V±1%的充电浮充电压精度。
- 可根据电池温度和输入电压智能调节充电电流。
- 具备电池防倒灌功能，电池端漏电流低于1uA。
- 提供完善的充电状态指示以及电池未连接等异常状态指示。
- 具备完善的保护功能：包括输入过压保护、输入欠压保护、充电电流热调节、芯片热保护以及恒流充电软启动。
- 结温工作范围为-40℃至+125℃。
- 所有端口均具备±2000V (HBM) ESD保护能力。
应用领域
- 移动多媒体设备
- 带有锂电池供电和USB输入的便携式设备
