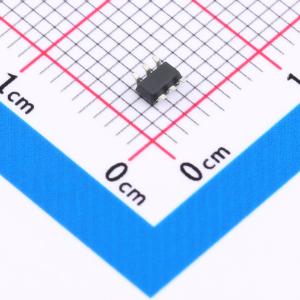

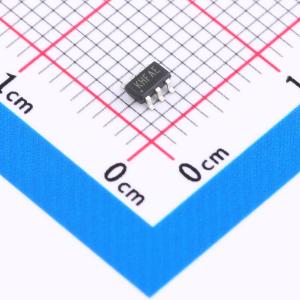

温馨提醒：图片仅供参考，商品以实物为准
HT3715ARTZ
升压型 1A 2.3V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 18V输出1.2MHz升压稳压器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT3715ARTZ
- 商品编号
- C47326423
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0407克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.3V~5.5V | |
| 输出电压 | 600mV~18V | |
| 输出电流 | 1A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护 |
商品概述
HT3715是一款高度集成的升压转换器，专为需要高电压和高效率解决方案的应用而设计。该器件集成了一个20V功率开关，可从单节锂离子电池或两节串联的碱性电池输入，实现高达18V的输出。HT3715的工作开关频率为1.2MHz，允许使用小型外部元件。其典型开关电流限值为4A，并内置1.5ms软启动时间以限制浪涌电流。该器件还实现了输出短路保护、输出过压保护和热关断功能。HT3715采用小型SOT23-6封装。
商品特性
- 2.3V 至 5.5V 输入电压
- 高达 18V 输出电压
- 集成 60mΩ 功率 MOSFET
- 1.2MHz 固定开关频率
- 内部 4A 开关电流限值
- 轻载下的省电运行模式
- 内部 1.5ms 软启动时间
- 在 3.6V 输入、12V 输出时效率高达 85%
- 输出短路保护
- 输出过压保护
- 热关断保护
- 输出电压从 0.6V 可调
- -40℃ 至 +85℃ 工作温度范围
- 提供 SOT23-6 封装
应用领域
- 可穿戴设备
- 传感器电源
- 电池供电设备
- 便携式医疗设备
