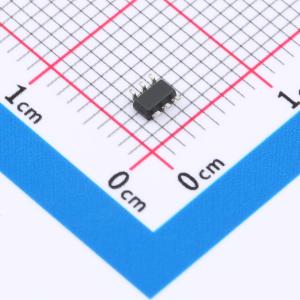

温馨提醒：图片仅供参考，商品以实物为准
HT3808G01RTZ
低静态电流、可编程延迟监控电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.4uA低静态电流、可编程延迟监控电路
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT3808G01RTZ
- 商品编号
- C47326424
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041341克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.8V~6.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 405mV |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 20ms | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 手动复位输入 | |
| 静态电流(Iq) | 2.4uA |
商品概述
HT3808xxx 系列微处理器监控电路可监测 0.4V 至 5.0V 的系统电压，当 SENSE 电压降至预设阈值以下或手动复位引脚被拉至逻辑低电平时，会输出开漏 RESET 信号。在 SENSE 电压和手动复位引脚恢复到其阈值以上后，RESET 输出将保持低电平一段用户可调的延迟时间。HT3808 采用精密基准，在 VIT ≤ 3.3V 时实现 0.5% 的阈值精度。复位延迟时间可通过断开 CT 引脚设置为 20ms，或通过电阻将 CT 引脚连接至 VDD 设置为 300ms，亦可通过在 CT 引脚连接外部电容在 1.25ms 至 10s 之间由用户调节。HT3808 具有极低的典型静态电流，仅为 2.4µA，因此非常适合电池供电应用。它采用小型 SOT23 和超小型 2mm × 2mm QFN PowerPAD 封装，并在 –40°C 至 +125°C 的结温范围内完全指定。
商品特性
- 具有可调延迟时间（1.25ms 至 10s）的上电复位发生器
- 极低的静态电流：典型值 2.4µA
- 高阈值精度：典型值 0.5%
- 提供针对 0.9V 至 5V 标准电压轨的固定阈值电压，以及低至 0.4V 的可调电压选项
- 手动复位输入
- 开漏 RESET 输出
应用领域
- DSP 或微控制器应用
- 笔记本/台式电脑
- PDA/手持产品
- 便携式/电池供电产品
- FPGA/ASIC 应用
