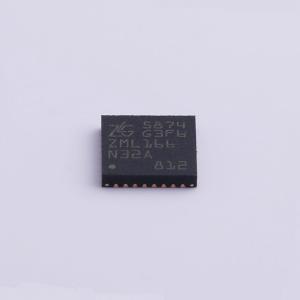

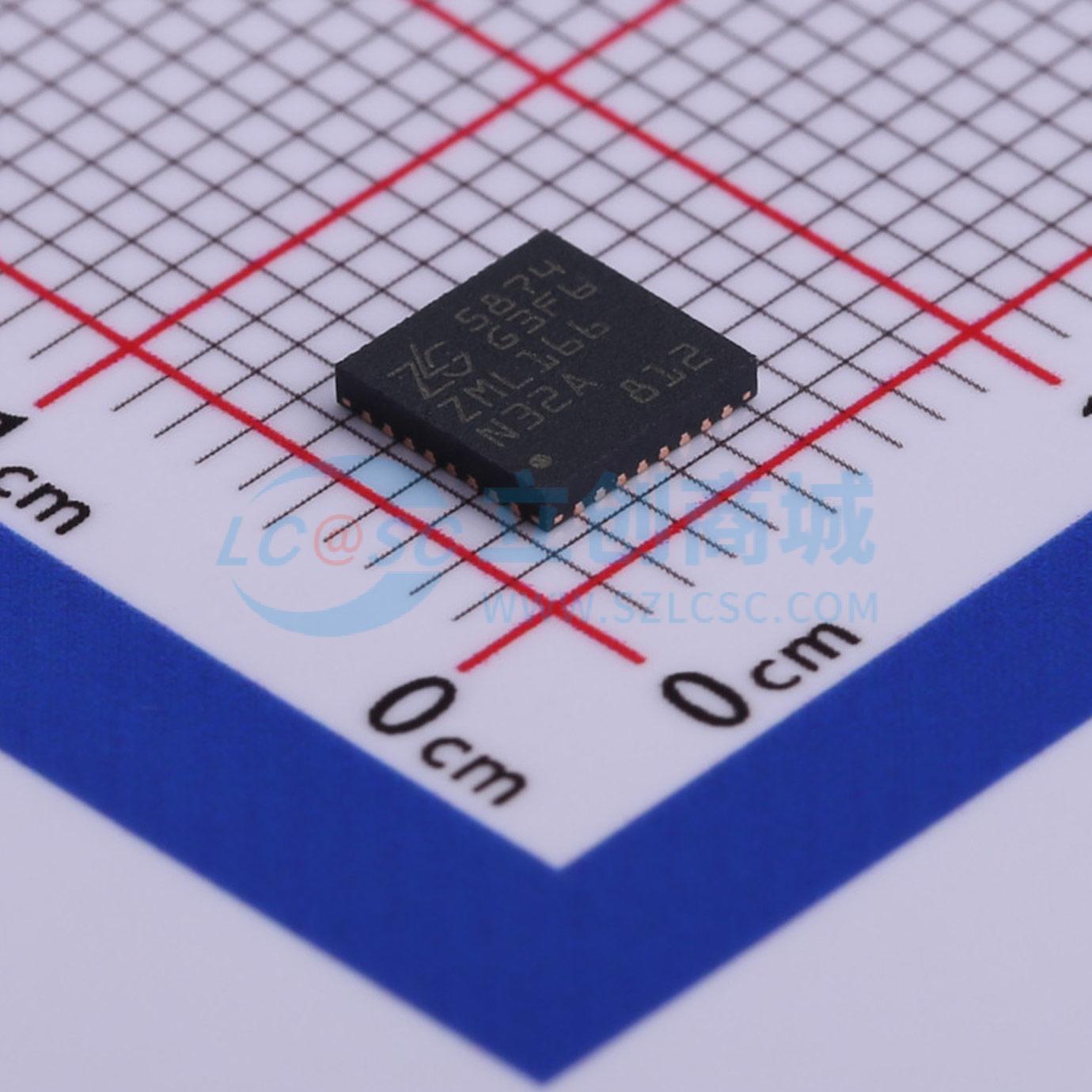

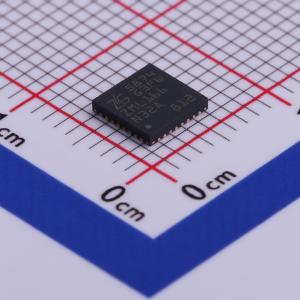

ZML166N32A

内置24位ADC的Cortex M0核混合信号微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZML166N32A为内置24位ADC的ARM Cortex-M0为内核的32位微控制器，最高工作频率可达48MHz，内置高速存储器，丰富的增强型I/O端口和外设连接到外部总线。在单芯片中集成24位高性能多通道Σ-Δ型模数转换器(ADC)、32位ARM Cortex-M0处理器。该器件设计为与外部精密传感器直接连接，构成单片高精度数据采集系统。
品牌名称: ZLG(致远电子)
商品型号: ZML166N32A
商品编号: C485903

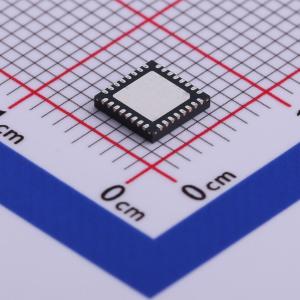

商品封装: TQFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 0.073克(g)

商品参数

商品概述

ZML166N32A为内置24位ADC的ARM Cortex-M0为内核的32位微控制器，最高工作频率可达48MHz，内置高速存储器，丰富的增强型I/O端口和外设连接到外部总线。在单芯片中集成24位高性能多通道Σ-Δ型模数转换器(ADC)、32位ARM Cortex-M0处理器。该器件设计为与外部精密传感器直接连接，构成单片高精度数据采集系统。本产品包含2个比较器、1个16位通用定时器、1个32位通用定时器、3个16位基本定时器、1个16位高级定时器。还包含标准的通信接口：1个I²C接口、1个SPI接口、1个USB接口和2个UART接口。

除此之外，内部还有一个24位Σ-Δ型模数转换器，拥有5个模拟输入通道，可两两任意配置成差分输入通道，模拟输入通道信号增益可软件配置，支持宽动态范围信号输入。

本产品产品系列工作电压为2.4V~3.6V，工作温度范围为-40°C~+85°C。多种省电工作模式保证低功耗应用的要求。

本产品提供QFN32封装形式。

商品特性

内核与系统：高性能的ARM Cortex-M0为内核的32位微控制器
存储器：高达64K字节的闪存程序存储器和高达8K字节的SRAM
时钟、复位和电源管理：2.4V~3.6V供电，上电/断电复位（POR/PDR）、可编程电压监测器（PVD）；外部8~24MHz高速晶体振荡器；内嵌经出厂调校的48MHz高速振荡器；内嵌40KHz低速振荡器；PLL支持CPU最高运行在48MHz
睡眠、停机和待机模式
1个24位高精度模数转换器，5个输入通道，可自由选择增益和配对组成差分输入通道
24位ADC模拟输入通道增益1/2/4/8/16/32/64/128倍可选，具有50Hz/60Hz工频抑制
自带LDO，输出3.0V激励电压
24位ADC内置1.225V基准可选
2个比较器
5通道DMA控制器
多达15个快速I/O端口
多达9个定时器
96位的芯片唯一ID（UID）
采用QFN32封装
32位ARM Cortex-M0处理器内核，最高工作频率可达48MHz，单指令周期32位硬件乘法器
Boot loader支持片内Flash、UART在线用户编程（IAP）/在线系统编程（ISP）
外部管脚复位，上电复位，软件复位，看门狗复位，低功耗复位，低电压检测PVD，8级检测电压门限可调，上升沿和下降沿可配置
转换范围：0~V_DDA
转换范围：VREFN~VREFP
支持电平移位功能
具有高达100Mohm输入阻抗
支持工作、休眠模式
内部基准，外部LDO输出可给传感器供电(10mA)
所有I/O口可以映像到16个外部中断
串行单线调试（SWD）
1个16位4通道高级控制定时器，有4通道PWM输出，以及死区生成和紧急停止功能
1个16位定时器和1个32位定时器，有高达4个输入捕获/输出比较，可用于IR控制解码
2个16位定时器，有1个输入捕获/输出比较和1个OCN，死区生成，紧急停止，调制器门电路用于IR控制
1个16位定时器，有1个输入捕获/输出比较
2个看门狗定时器（独立的和窗口型的）
系统时间定时器：24位自减型计数器
2个UART接口
1个I²C接口
1个SPI接口
1个USB device接口

应用领域

工业仪表
物联
医疗

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0
	CPU最大主频	48MHz
	程序存储容量	64KB

	属性	参数值
	程序存储器类型	FLASH
	I/O数量	15
	ADC(位数)	24bit
	工作电压	2.4V~3.6V
