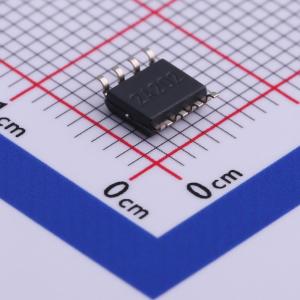

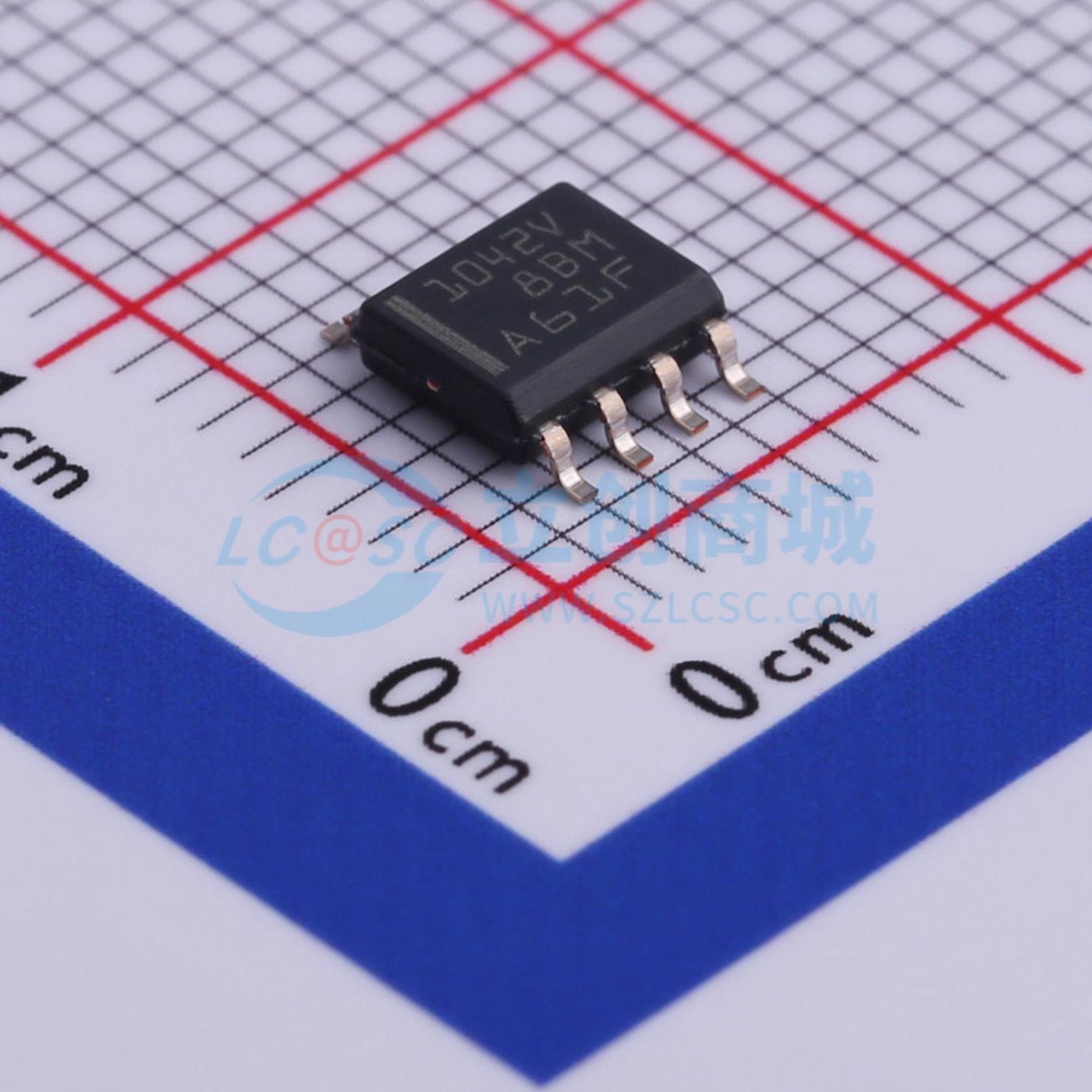

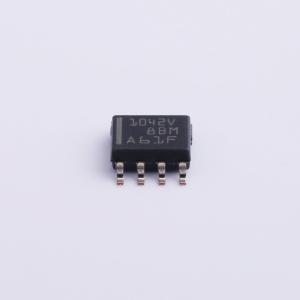

TCAN1042HVDRQ1

该CAN收发器系列符合ISO11898-2 (2016)高速控制器局域网络（Controller Area Network）物理层标准。所有设备均设计用于最高达2 Mbps（兆比特每秒）的CAN FD网络。部件编号中包含"G"后缀的设备设计用于最高达5 Mbps的数据速率，而带有"V"后缀的版本具有用于I/O电平转换输入引脚阈值和RxD输出电平的次级电源输入。该系列具有带远程唤醒请求功能的低功耗待机模式。此外，所有设备都包括许多保护特性以增强设备和网络的鲁棒性。

• AEC Q100：符合汽车应用标准
• 温度等级1：-40℃至125℃，设备HBM分类等级：±16 kV，设备CDM分类等级：±1500 V
• 符合ISO 11898-2:2016和ISO 11898-5:2007物理层标准
• 'Turbo' CAN：
  • 所有设备支持经典CAN和2 Mbps
  • CAN FD（灵活数据速率）和“G”选项支持5 Mbps
  • 短且对称的传播延迟时间和快速环路时间，以增强时序裕量
  • 在负载CAN网络中具有更高的数据速率
• I/O电压范围支持3.3 V和5 V MCU
• 总线和逻辑端子为高阻抗（无负载）
• 上电/掉电时总线和RXD输出无故障运行
• 保护特性：
  • IEC ESD保护高达±15 kV
  • 总线故障保护：±58 V（非H型号）和±70 V（H型号）
  • VCC和VIO（仅V型号）电源端子欠压保护
  • 驱动器主导超时（TXD DTO）- 数据速率低至10 kbps
  • 热关断保护（TSD）
• 提供SOIC(8)封装和无引脚VSON(8)封装（3.0 mm x 3.0 mm），具有改进的自动光学检测（AOI）能力

• 汽车和运输
• 所有设备支持高度负载的汽车 CAN 总线网络
• 重型机械 ISOBUS 应用 – ISO 11783
• SAE J2284 高速汽车 CAN 总线应用
• GMW3122 双线 CAN 物理层
• 满足 SAE J2962, GIFT/ICT, ISO16845 的要求
