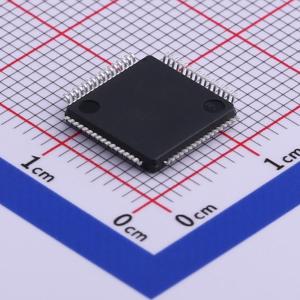

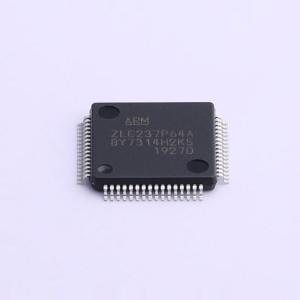

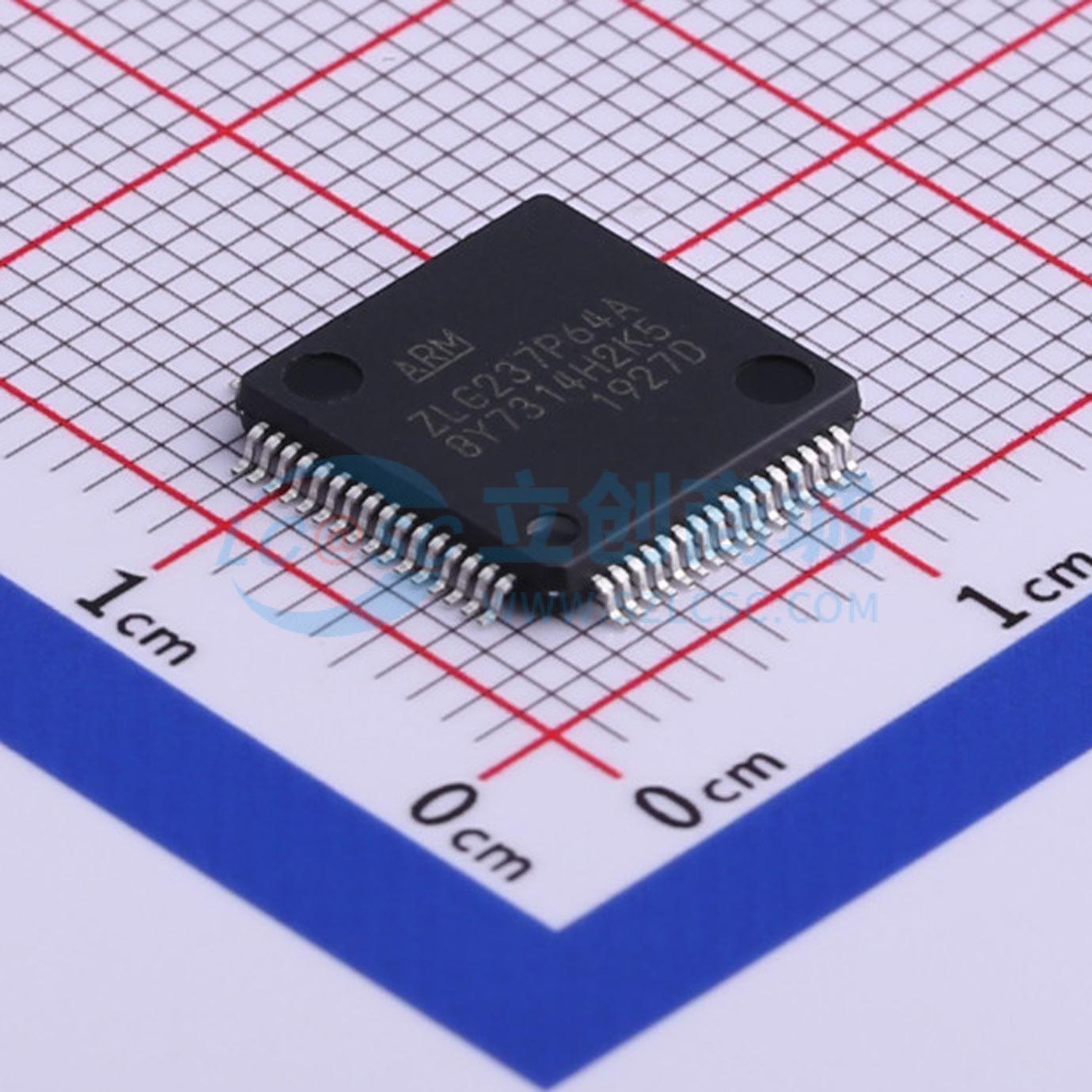

ZLG237P64A

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ZLG(致远电子)
商品型号: ZLG237P64A
商品编号: C485902
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 3.772克(g)

商品参数

商品概述

本产品使用高性能的ARM Cortex - M3为内核的32位微控制器，最高工作频率可达96MHz，内置高速存储器，丰富的增强型I/O端口和外设连接到外部总线。本产品包含2个12位的ADC、3个16位通用定时器、1个16位高级定时器。还包含标准的通信接口：2个I²C接口、2个SPI接口、1个CAN接口和3个USART接口。本产品产品系列工作电压为2.0V~5.5V，工作温度范围为 - 40℃~ + 105℃。多种省电工作模式保证低功耗应用的要求。本产品提供LQFP64封装形式，下面给出了该系列产品中所有外设的基本介绍。这些丰富的外设配置，使得本产品微控制器适合于多种应用场合：电机驱动和应用控制医疗和手持设备 PC游戏外设和GPS平台工业应用：可编程控制器（PLC)、变频器、打印机和扫描仪警报系统、视频对讲、和暖气通风空调系统等

商品特性

32位ARM Cortex - M3处理器内核，最高工作频率可达96MHz，单指令周期32位硬件乘法器
高达128K字节的闪存程序存储器，高达20K字节的SRAM，Boot loader支持片内Flash、UART在线用户编程（IAP）/在线系统编程（ISP）
双电源域：主电源VDD 2.0V~5.5V、备份电池电源VBAT 1.8V~5.5V，当主电源掉电时，RTC模块可继续工作在VBAT电源下工作，当主电源掉电时，VBAT电源下提供20Byte容量的备份寄存器
动态功耗：175uA/MHz，Stop停机功耗:10uA/3.3V，Standby待机功耗:1.6uA/3.3V，VBATRTC功耗:2.3uA/3.3V
外部管脚复位、上电复位、软件复位、看门狗复位、低功耗复位
低电压检测PVD，8级检测电压门限可调，上升沿和下降沿可配置
外部4~16MHz高速晶体振荡器，内嵌经出厂调校的8MHz高速振荡器，内嵌40KHz低速振荡器，PLL支持CPU最高运行在96MHz，外部32.768KHz低速振荡器
睡眠、停机和待机模式，VBAT为RTC和后备寄存器供电
转换范围：0~VDDA，两个ADC单元可级联实现主从并行转换和交织转换模式，支持采样时间和分辨率配置，片上温度传感器
7通道DMA控制器，支持的外设：Timer、ADC、USART、I²C和SPI
多达51个快速I/O端口，所有I/O口可以映像到16个外部中断，所有端口均可输入输出5V信号
串行单线调试（SWD）和JTAG接口
多达7个定时器，1个16位4通道高级控制定时器，有4通道PWM输出，以及死区生成和紧急停止功能，3个16位定时器，有高达4个输入捕获/输出比较，可用于IR控制解码，2个看门狗定时器（独立的和窗口型的），系统时间定时器：24位自减型计数器
多达8个通信接口，3个USART接口，2个I²C接口，2个SPI接口，1个CAN接口
96位的芯片唯一ID（UID)
采用LQFP64封装

应用领域

电机驱动和应用控制
医疗和手持设备
PC游戏外设和GPS平台
工业应用：可编程控制器（PLC)、变频器、打印机和扫描仪、警报系统、视频对讲、和暖气通风空调系统等

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM-M3
	CPU最大主频	96MHz
	程序存储容量	128KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	51
	ADC(位数)	12bit
	PWM分辨率	16bit
	工作电压	2V~5.5V
	应用领域	-
