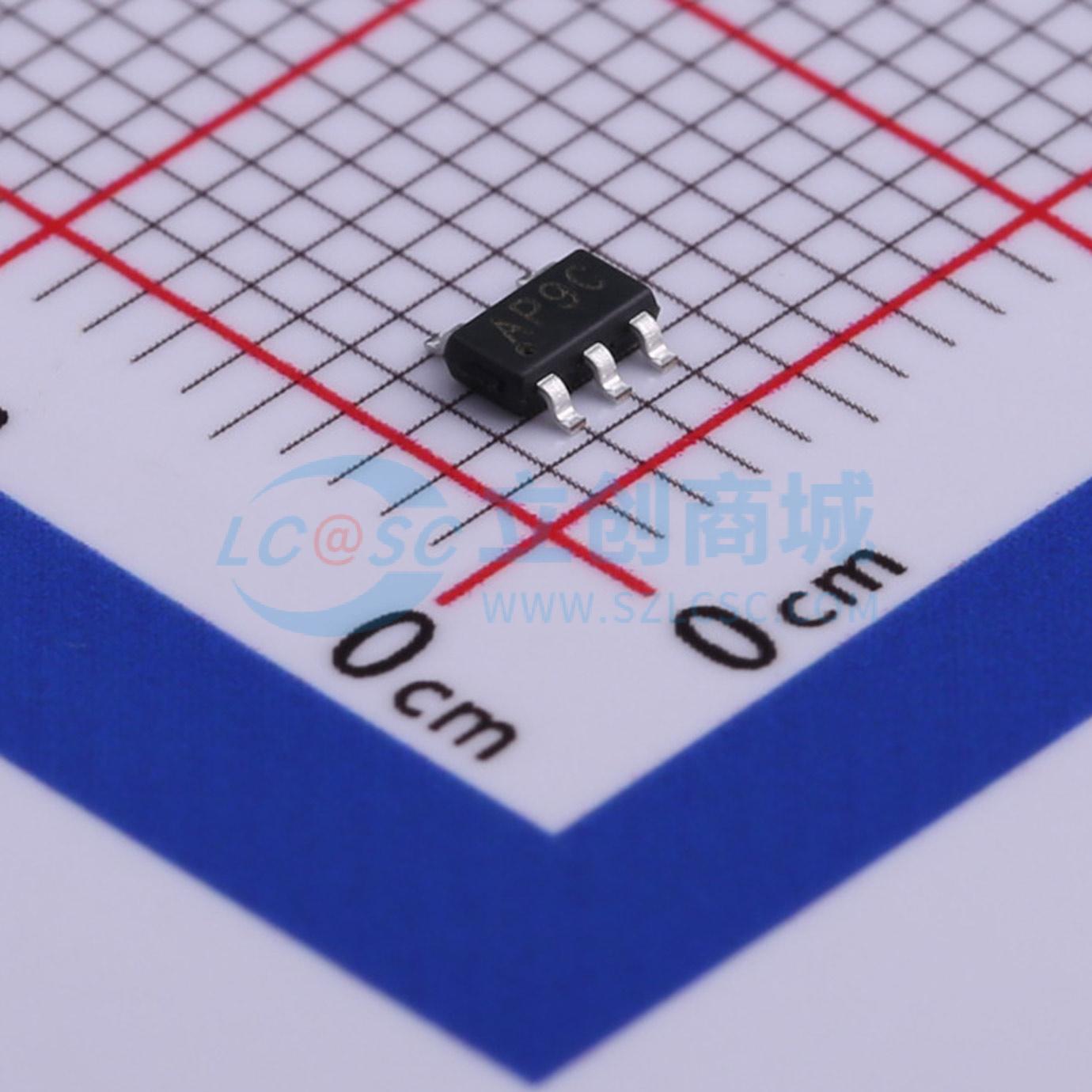

温馨提醒：图片仅供参考，商品以实物为准
ZL6205A33TS5
停产 输入5.5V 输出3.3V 500mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 快速放电防止死机的LDO ZL6205是一款500mA线性稳压器，具有低压差、低静态电流等优点，非常适用于2.3~5.5V电池供电设备。ZL6205提供多种输出电压型号可供选择。当EN为低电平时，IC进入关断模式，电源电流将降至小于1μA；当EN引脚上拉到高电平，IC启动。
- 品牌名称
- ZLG(致远电子)
- 商品型号
- ZL6205A33TS5
- 商品编号
- C485900
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 53.7dB@(20kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 250mV@(500mA) | |
| 静态电流(Iq) | 55uA | |
| 特性 | 过流保护；过热保护；短路保护；欠压锁定 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ZL6205是一款500mA线性稳压器，具有低压差、低静态电流等优点，非常适用于2.3~5.5V电池供电设备。ZL6205提供多种输出电压型号可供选择。当EN为低电平时，IC进入关断模式，电源电流将降至小于1μA；当EN引脚上拉到高电平，IC启动。当输入电压及使能电压符合输出关闭条件时，芯片电压输出关闭，同时启动内部快速放电电路，使输出端的电容残存电荷快速放电。芯片内置欠压保护、过流保护、过温保护和短路保护电路。
商品特性
- 500mA最大输出电流
- 低压差（典型值为240mV@I=500mA）
- 可与陶瓷输出电容配合使用
- 必要时外部10nF旁路电容，用于低噪声
- 快速启动
- 具有快速放电功能
- 静态电流典型值50μA
- 初始电压精度±1.0%
- 欠压保护
- 过流保护
- 短路保护
- 过温保护
- TSOT23 - 5封装
- 不含铅、卤素和BFR，符合RoHS标准
应用领域
- 单片机、MCU供电
- 电池供电设备
- 消费电子
