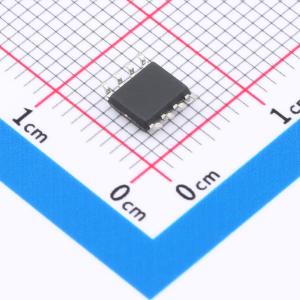

温馨提醒：图片仅供参考，商品以实物为准
BRCS4620SC
N沟道+P沟道 耐压:30V 电流:7.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型: N+P，漏源电压(Vdss): 30V/-30V，连续漏极电流(Id): 7.2A/-7A，导通电阻(RDS(on)): 35mΩ@4.5V/-35mΩ@4.5V
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS4620SC
- 商品编号
- C46962472
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 7.2A | |
| 导通电阻(RDS(on)) | 25mΩ@10V | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 2.3nF | |
| 反向传输电容(Crss) | 350pF | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 370pF |
商品概述
SOP-8塑封封装互补增强模式MOS场效应管。 SOP-8塑封封装互补增强模式MOS场效应管。
商品特性
- N沟道
- P沟道
- 漏源电压VDS = 30 V
- 漏源电压VDS = -30 V
- 漏极电流ID = 7.2 A
- 漏极电流ID = -7 A
- 导通电阻RDS(ON) < 25 mΩ(栅源电压VGS = 10 V)
- 导通电阻RDS(ON) < 25 mΩ(栅源电压VGS = -10 V)
- 导通电阻RDS(ON) < 35 mΩ(栅源电压VGS = 4.5 V)
- 导通电阻RDS(ON) < 35 mΩ(栅源电压VGS = -4.5 V)
- 无卤产品。
应用领域
- 用于高功率DC/DC转换和功率开关。适用于作负载开关或脉宽调制应用。
- 这些器件非常适合用于高效开关式DC/DC转换器和开关电源。也适用于作负载开关或脉宽调制应用。
