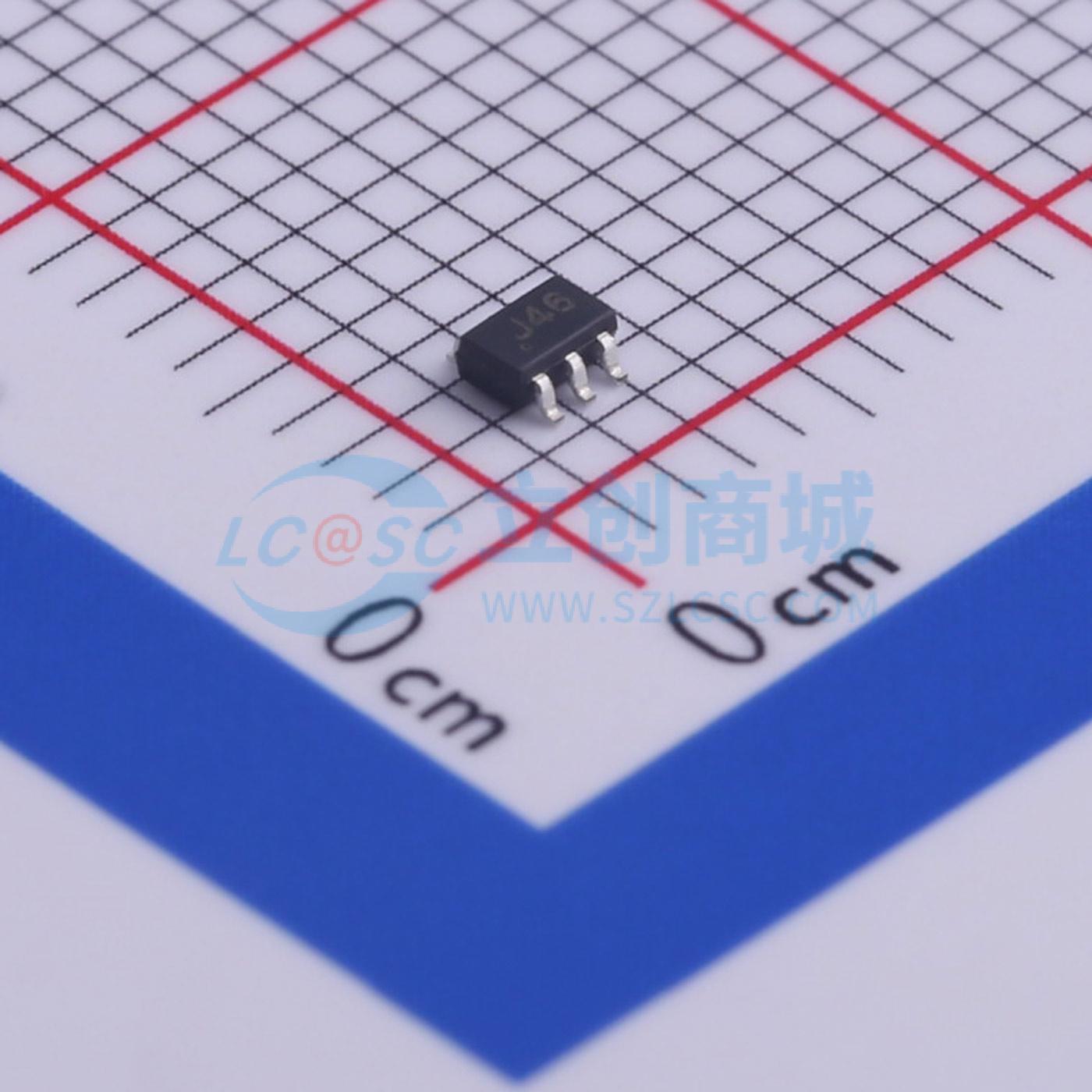

温馨提醒：图片仅供参考，商品以实物为准
AG303-63G
AG303-63: 高动态范围通用缓冲放大器，DC至6GHz频段，单电压供电，50Ω内部匹配
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AG303-63 是一种通用缓冲放大器，在低成本表面贴装封装中提供高动态范围。在 900 MHz 时，AG303-63 典型提供 20.5 dB 增益、+26 dBm OIP3 和 +14 dBm P1dB。该器件将可靠的性能与一致的质量相结合，以保持超过 1000 年的 MTTF 值，安装温度为 +85°C，并封装在符合 RoHS 标准的无铅/绿色/SOT-363 行业标准 SMT 封装中。AG303-63 由使用高可靠性 InGaP/GaAs HBT 工艺技术的达林顿对放大器组成，仅需要直流阻断电容、偏置电阻和电感性射频扼流圈即可运行。
- 品牌名称
- Qorvo
- 商品型号
- AG303-63G
- 商品编号
- C469031
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | - | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 35mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4.5V |
商品概述
AG303-63 是一种通用缓冲放大器，在低成本表面贴装封装中提供高动态范围。在 900 MHz 时，AG303-63 典型提供 20.5 dB 增益、+26 dBm OIP3 和 +14 dBm P1dB。该器件将可靠的性能与一致的质量相结合，以保持超过 1000 年的 MTTF 值，安装温度为 +85°C，并封装在符合 RoHS 标准的无铅/绿色/SOT-363 行业标准 SMT 封装中。AG303-63 由使用高可靠性 InGaP/GaAs HBT 工艺技术的达林顿对放大器组成，仅需要直流阻断电容、偏置电阻和电感性射频扼流圈即可运行。
商品特性
- DC至6000 MHz
- 900 MHz时增益为20.5 dB
- 900 MHz时+14 dBm P1dB
- 900 MHz时+26 dBm OIP3
- 单电压供电
- 内部匹配到50 Ω
- 强大的1000V ESD，Class 1C
- 无铅/绿色/RoHS合规的SOT-363封装
- 高动态范围的通用缓冲放大器
- 在+85 ℃安装温度下MTTF值超过1000年
- 使用高可靠性InGaP/GaAs HBT工艺技术的达林顿对放大器
- 仅需DC阻断电容、偏置电阻和感应RF扼流圈即可操作
- 应用于移动基础设施、CATV / FTTX WLAN / ISM、RFID WiMAX / WiBro等
- 工作频率范围为DC到6 GHz，适用于GPRS、GSM、CDMA和W-CDMA等无线技术
- 存储温度范围为-55到+125℃
- 最大连续RF输入功率为+10 dBm
- 推荐最小供应偏置电压为+5 V
- 评估板包含推荐的外部组件以实现最佳宽带性能
- 支持无铅（最高260 ℃回流焊温度）和含铅（最高245 ℃回流焊温度）焊接工艺
- 表面标记为“J”设计符后跟两位数字批次代码
- ESD评级:通过≥1000V（HBM标准），通过≥1000V（CDM标准）
- MSL评级:Level 3，最高260 ℃对流回流焊
