RFFM4503TR7

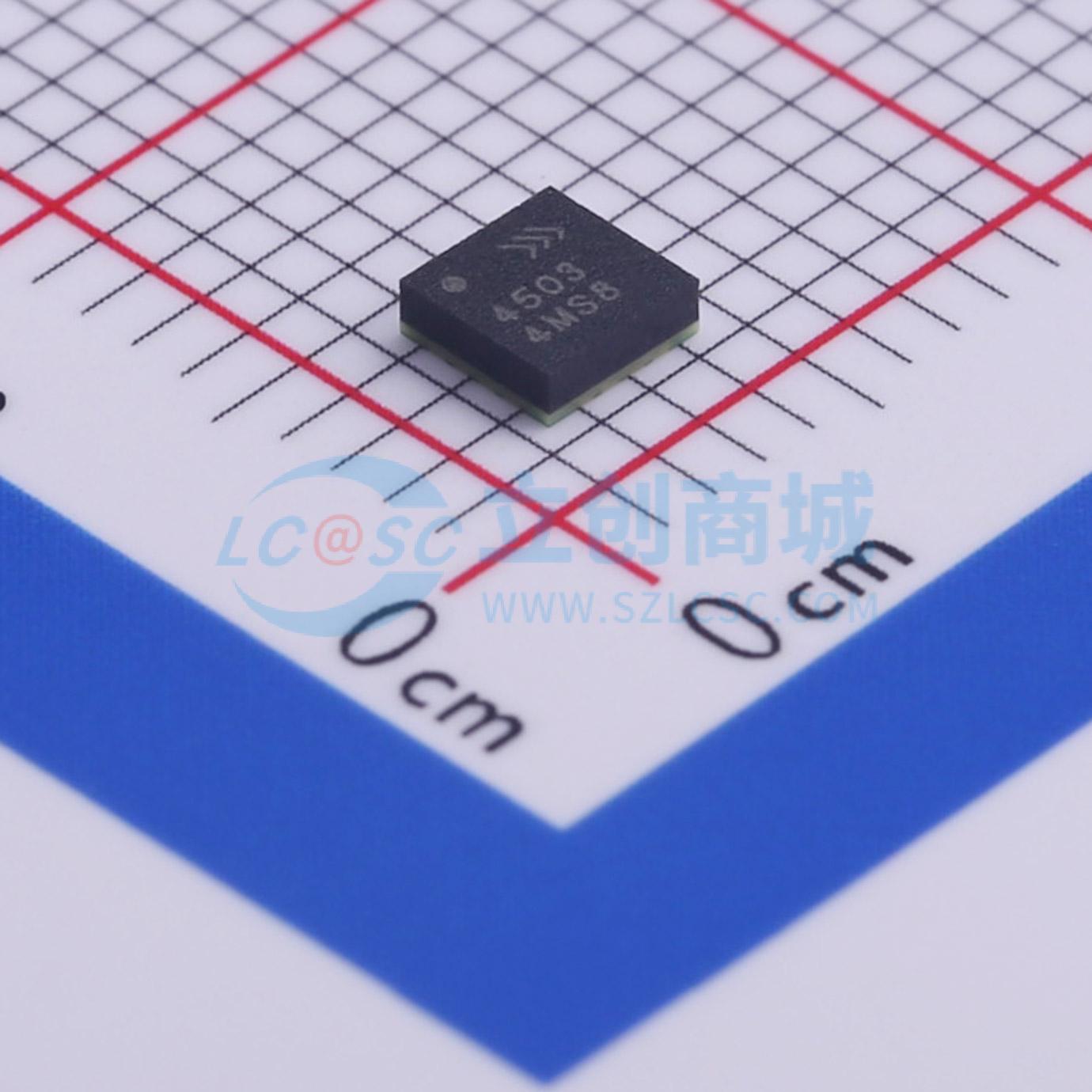

RFFM4503在单个前端模块（FEM）中为Wi-Fi 802.11a/n/ac系统提供了完整的集成解决方案。超小尺寸和集成匹配功能可最大限度减少客户应用中的布局面积，并大幅减少外部组件数量。该产品着重于在包括占空比和数据包长度等多种条件下实现线性输出功率，同时兼顾前沿设备平台的功耗需求。通过减少物料清单、系统占用空间和制造成本，简化了整个前端解决方案。 RFFM4503集成了一个5GHz功率放大器（PA）、单刀双掷开关（SP2T）和一个带旁路的低噪声放大器（LNA）。该器件采用3.0mm×3.0mm×1.0mm、16引脚层压封装。此模块满足或超越了IEEE 802.11a/n/ac Wi-Fi射频系统的射频前端需求。

• 3.3V - 4.2V工作电压
• 在3.3V、802.11ac MCS9 HT80模式下，动态误差向量幅度（EVM）为1.8%时，输出功率（Pout）= +18.0dBm
• 在3.3V、MCS0 HT20、HT40和HT80模式下，符合频谱模板要求时，输出功率（Pout）= +20.0dBm
• 在4.2V、802.11ac MCS9 HT80模式下，动态误差向量幅度（EVM）为1.8%时，输出功率（Pout）= +20.0dBm
• 在4.2V、MCS0 HT20、HT40和HT80模式下，符合频谱模板要求时，输出功率（Pout）= +22.0dBm
• 小封装高性能前端模块
• 输入和输出匹配至50Ω
• 集成5GHz功率放大器、单刀双掷开关、带旁路的低噪声放大器和功率检测耦合器

• 客户终端设备
• 机顶盒
• 上网本/笔记本电脑
• 移动路由器/接入点
• 数据卡
• 电视/显示器/视频设备
