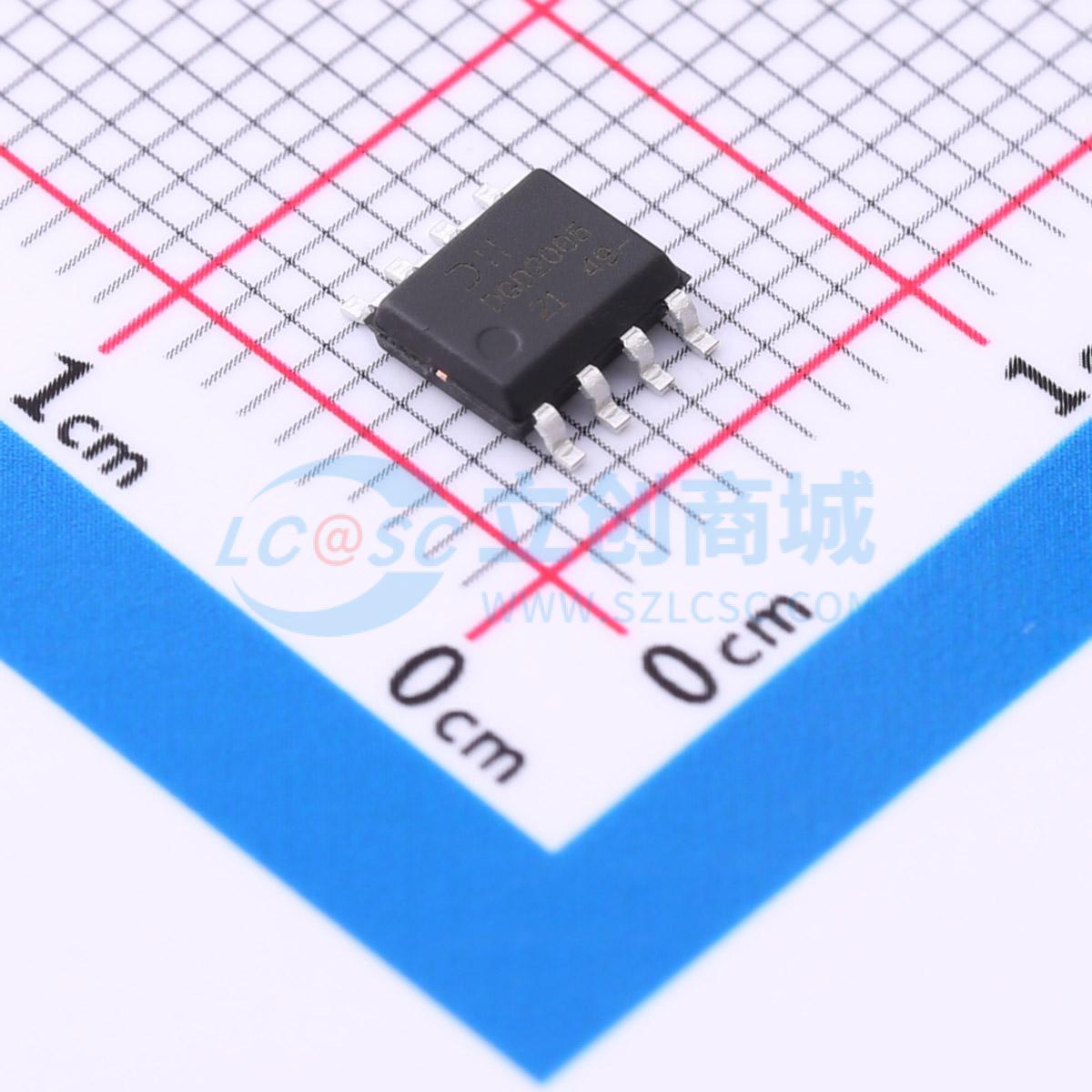

温馨提醒：图片仅供参考，商品以实物为准
DGD2005S8-13
DGD2005S8-13
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DGD2005是一款中压/高速栅极驱动器，能够以半桥配置驱动N沟道MOSFET。高压处理技术使DGD2005的高端在自举操作中可切换至200V。高端和低端驱动器之间的传播延迟匹配最大为30ns，可实现高频开关
- 品牌名称
- DIODES(美台)
- 商品型号
- DGD2005S8-13
- 商品编号
- C460687
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 600mA | |
| 拉电流(IOH) | 290mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 100ns | |
| 下降时间(tf) | 35ns | |
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 120uA |
商品概述
DGD2005是一款中压/高速栅极驱动器，能够以半桥配置驱动N沟道MOSFET。高压处理技术使DGD2005的高端在自举操作中可切换至200V。高端和低端驱动器之间30ns（最大值）的传播延迟匹配，支持高频开关。 DGD2005逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备接口。驱动器输出采用高脉冲电流缓冲器，旨在最大程度减少驱动器的交叉导通。低端栅极驱动器和逻辑电路共地。 DGD2005采用节省空间的SO - 8封装，工作温度范围扩展至 - 40℃至 + 125℃。
商品特性
- 自举操作中浮动高端驱动器可达200V
- 以半桥配置驱动两个N沟道MOSFET
- 290mA源极/600mA灌电流输出能力
- 输出可耐受负瞬变
- 宽逻辑和低端栅极驱动器电源电压：10V至20V
- 逻辑输入（HIN和LIN）支持3.3V
- 带内部下拉的施密特触发逻辑输入
- 最大延迟匹配30ns
- 高端和低端驱动器欠压锁定
- 扩展温度范围： - 40℃至 + 125℃
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 电池动力工具和电器
- 轻型电动车（LEV）
- 逆变器
