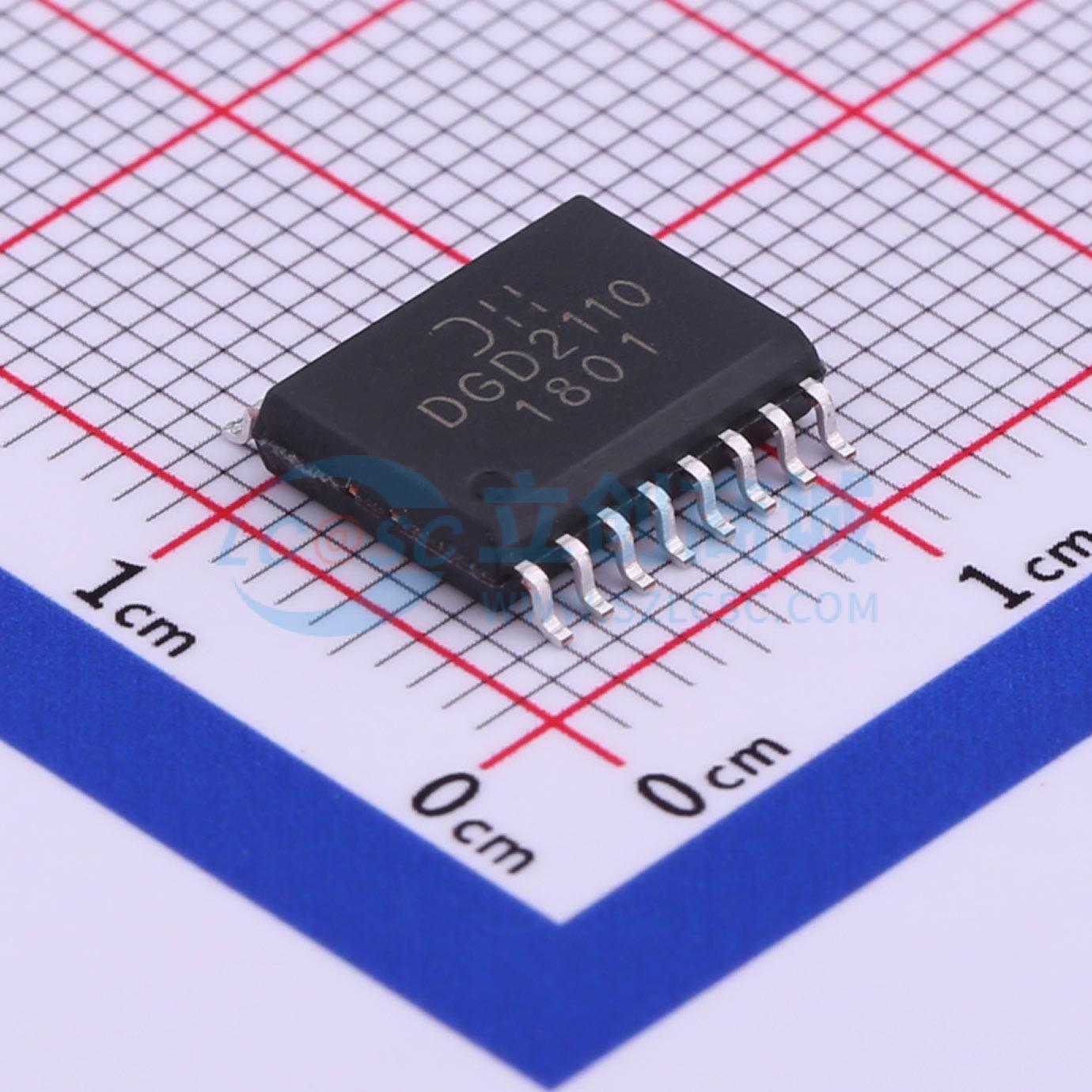

DGD2110S16-13实物图

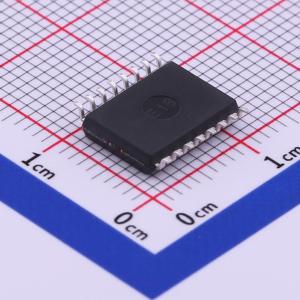

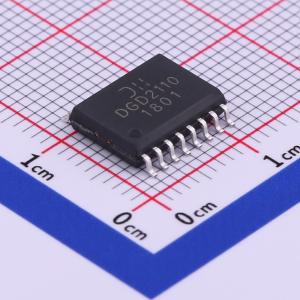

  • DGD2110S16-13商品缩略图
  • DGD2110S16-13商品缩略图
  • DGD2110S16-13商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

DGD2110S16-13

高端和低端栅极驱动器

SMT扩展库PCB免费打样
描述
DGD2110 和 DGD2113 是高压/高速 MOSFET 和 IGBT 驱动器,具有独立的高端和低端输出。高端驱动器具备浮动电源,可在高达 500V/600V 的电压下工作。高端和低端驱动器之间的传播延迟匹配为 10ns(最大值)/20ns(最大值),支持高频操作
品牌名称
DIODES(美台)
商品型号
DGD2110S16-13
商品编号
C460698
商品封装
SOP-16-300mil​
包装方式
编带
商品毛重
0.747克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型IGBT;MOSFET
驱动通道数2
灌电流(IOL)2.5A
拉电流(IOH)2.5A
属性参数值
工作电压10V~20V
上升时间(tr)15ns
下降时间(tf)13ns
工作温度-40℃~+125℃
静态电流(Iq)600nA

商品概述

DGD2110和DGD2113是高压/高速MOSFET和IGBT驱动器,具有独立的高端和低端输出。高端驱动器采用浮动电源,可在高达500V/600V的电压下工作。高端和低端驱动器之间的传播延迟匹配为10ns(最大值)/20ns(最大值),支持高频操作。 DGD2110和DGD2113的逻辑输入与标准CMOS电平(低至3.3V)兼容,而驱动器输出采用高脉冲电流缓冲器,旨在最大程度减少驱动器的交叉导通。 DGD2110和DGD2113采用16引脚SO(TH型)封装。它们的工作温度范围扩展至 -40℃至 +125℃。

商品特性

  • 以高端/低端配置驱动两个N沟道MOSFET或IGBT
  • 浮动高端可工作至600V
  • 典型输出电流:灌电流2.5A/拉电流2.5A
  • 输出可耐受负瞬变
  • 宽栅极驱动器电源电压范围:10V至20V
  • 宽逻辑输入电源电压范围:3.3V至20V
  • 宽逻辑电源偏置电压范围: -5V至5V
  • 带1000pF负载时,上升时间为15ns(典型值)/下降时间为13ns(典型值)
  • 导通延迟时间为105ns(典型值)/关断延迟时间为94ns(典型值)
  • 逐周期边沿触发关断电路
  • 扩展温度范围: -40℃至 +125℃
  • 完全无铅且完全符合RoHS标准,无卤素和锑。“绿色”器件

应用领域

  • DC-DC转换器
  • DC-AC逆变器
  • AC-DC电源
  • 电机控制
  • D类功率放大器
