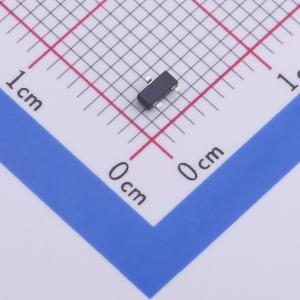

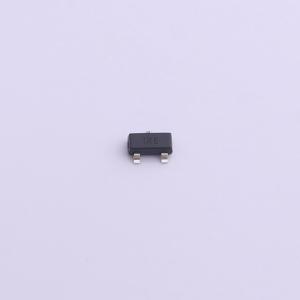

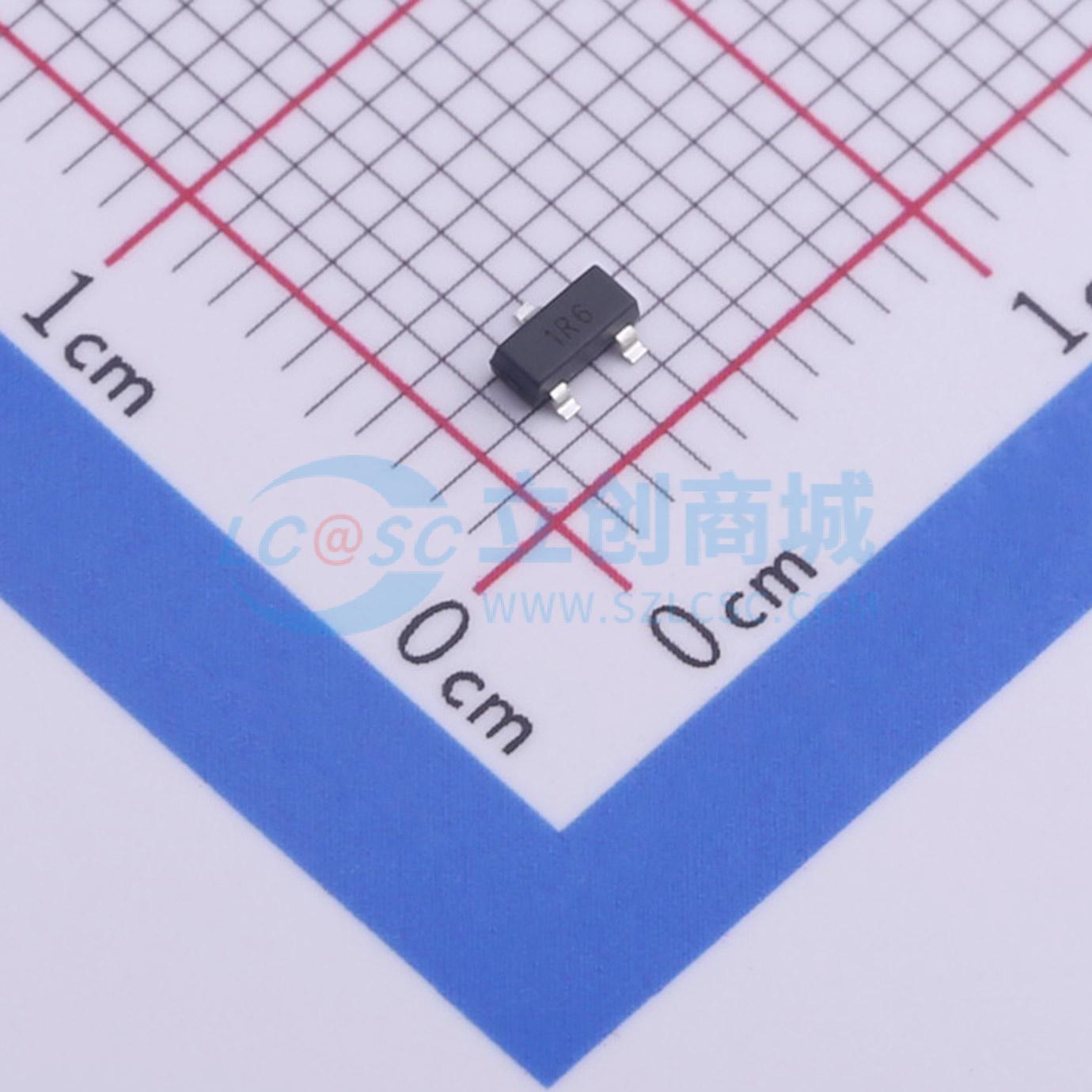

DRDC3105F-7

DRDC3105是一款集成固态直流继电器驱动器，可切换感性负载。它在敏感逻辑电路与3V至6V直流感性继电器线圈之间充当缓冲级，提供强大的驱动接口。DRDC3105输入驱动电流要求低，对输入电路的负载影响极小，并且能在输出和输入通道之间提供良好的瞬态隔离。在设计上保证，当输入驱动丢失或断开时，输出开关会开路并进入关断状态。 DRDC3105采用行业标准的SOT23和SOT26封装，有单管芯和双管芯两种类型，可在单个集成封装中替代三到六个分立元件，包括输出端的齐纳二极管。该齐纳二极管的钳位电压为6.6V，可将感性电流引入地，从而降低系统中的电磁干扰（EMI）噪声。通过集成齐纳二极管，DRDC3105无需外部续流二极管，可驱动继电器、螺线管、白炽灯和小型直流电机等感性负载。

• 感性负载驱动器，能够驱动3至6V直流线圈
• 经过优化，可在3至5V电源下切换感性负载，能从5V电源轨驱动功率高达2.5W的线圈
• 完全集成到单个SOT23或双SOT26封装中，以最小化占用面积并减少元件数量
• 输出端包含齐纳二极管，以降低EMI噪声
• 内部采用低饱和双极结型晶体管（BJT），以减少向线圈驱动大电流时的功耗
• 无输入时，保证输出处于关断状态
• 关断状态下静态电源电流接近零，泄漏电流极小
• 采用集成在单管芯中的固态BJT技术，设计坚固且本质上性能强大
• 人体模型（HBM）静电放电（ESD）保护高达1kV
• 完全无铅且符合RoHS标准
• 无卤素和锑，为“绿色”器件
• 符合AEC-Q101高可靠性标准

• 汽车领域：5.0V驱动继电器、灯驱动器、电机控制
• 电信设备：调制解调器、DSL、电缆调制解调器终端适配器（EMTA）、线卡、IP-PBX、模拟终端适配器、用户端电信设备
• 台式计算机、打印机、复印机
• 液晶和等离子电视、机顶盒
• 消费电器、白色家电、自动门控制
• 工业设备，包括过程控制、自动测试设备（ATE）
• 太阳能逆变器
