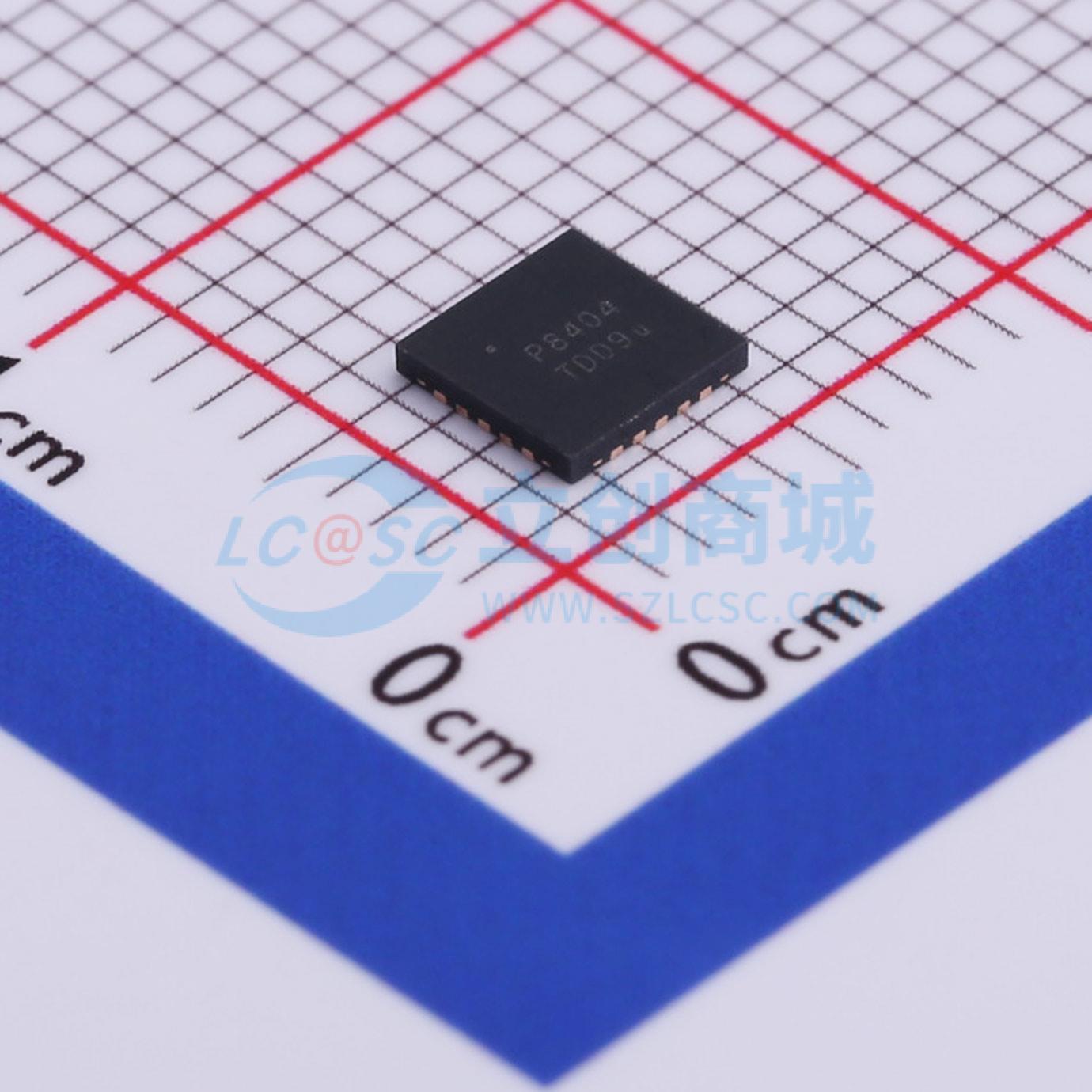

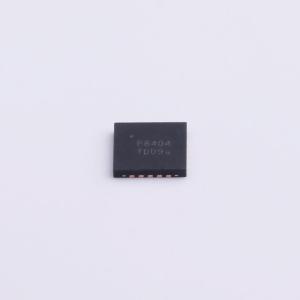

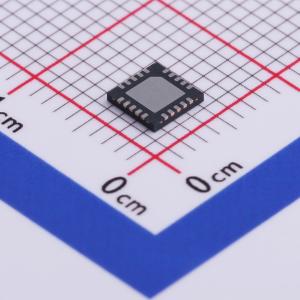

PAM8404KGR
3W立体声无滤波Class-D音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DIODES公司的PAM8404是一款3W高效无滤波D类音频放大器，采用4mm x 4mm和2mm x 2mm晶圆级芯片尺寸封装（WCSP），所需外部元件极少。该放大器具有89%的效率、-63dB的电源抑制比（PSRR）、增强的射频整流抗扰度以及极小的PCB面积等特性，使其成为手机和个人数字助理（PDA）应用的理想选择。在手机中，PAM8404可分别驱动听筒、免提扬声器和铃声。PAM8404可通过对不同信号源的信号求和实现独立增益，且本底噪声低至43μν。PAM8404提供4mm x 4mm QFN和2mm x 2mm WCSP封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- PAM8404KGR
- 商品编号
- C460732
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 3Wx2@4Ω | |
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.15% | |
| 静态电流(Iq) | 11mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 87dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -63dB | |
| 效率 | 89%；84% | |
| 输入通道数 | 2对差分输入 |
商品概述
DIODES公司的PAM8404是一款3W高效无滤波D类音频放大器，采用4mm x 4mm和2mm x 2mm晶圆级芯片尺寸封装（WCSP），所需外部元件极少。 该放大器具有89%的效率、-63dB的电源抑制比（PSRR）、增强的射频整流抗扰度以及极小的PCB面积等特性，使其成为手机和个人数字助理（PDA）应用的理想选择。 在手机中，PAM8404可分别驱动听筒、免提扬声器和铃声。PAM8404可通过对不同信号源的信号求和实现独立增益，且本底噪声低至43μν。 PAM8404提供4mm x 4mm QFN和2mm x 2mm WCSP封装。
商品特性
- 在4Ω负载、5V电源、10%总谐波失真（THD）时输出功率为3W
- 电源电压范围为2.5V至5.5V
- 效率高达89%
- 无输入时具备出色的低噪声性能
- 所需外部元件极少，节省空间和成本
- 短路保护
- 热关断保护
- 节省空间的封装：2mmx2mm WCSP、4mm x 4mm薄型QFN
- 无铅封装
- 完全无铅且符合RoHS标准
- 无卤素和锑，为“绿色”器件
应用领域
- 液晶显示器（LCD）监视器/电视投影仪
- 笔记本电脑
- 便携式扬声器
- 便携式DVD播放器、游戏机
- 手机/免提电话
