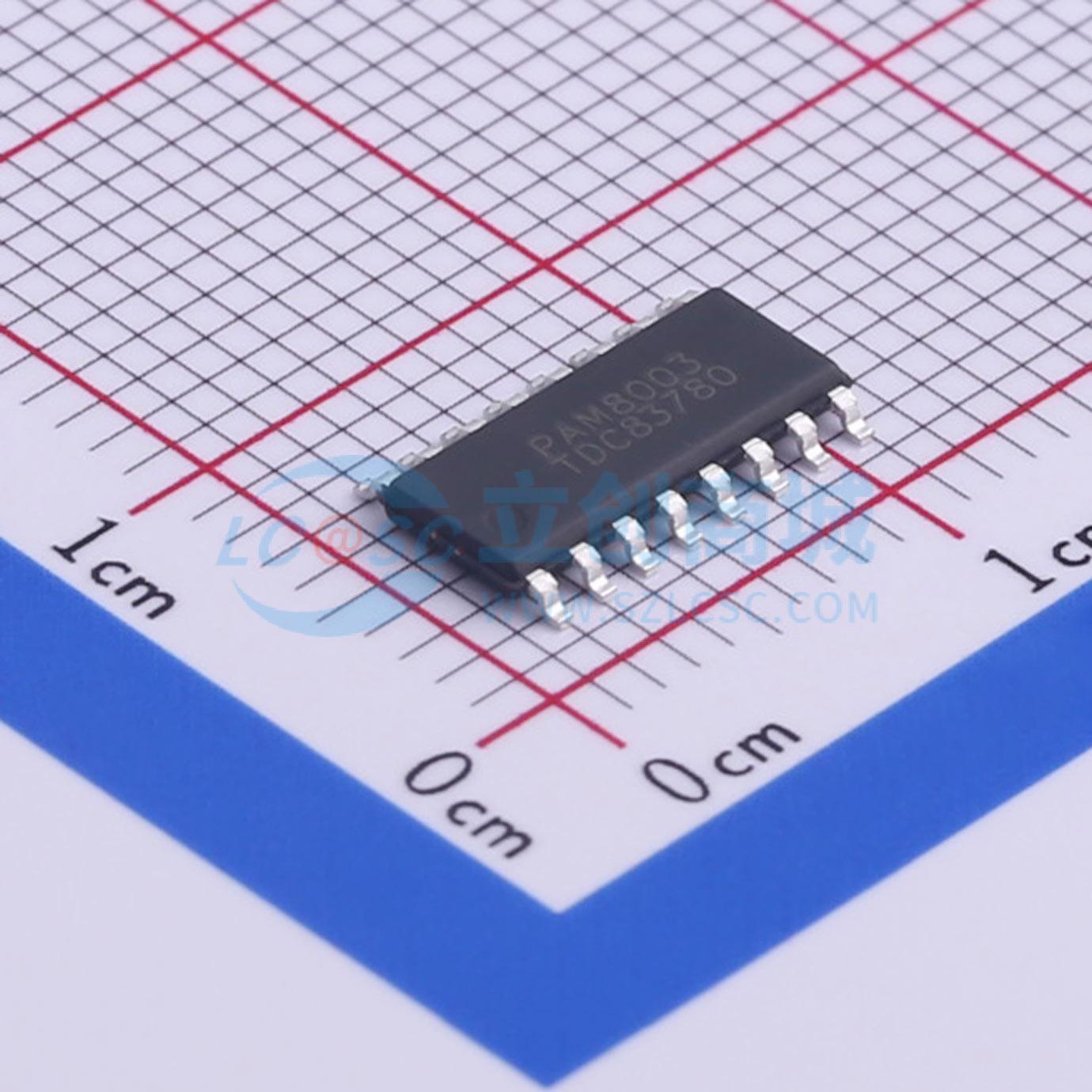

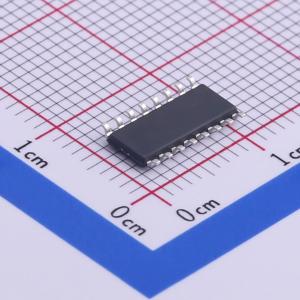

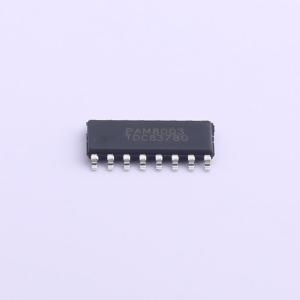

PAM8003DR

无滤波器2.5W D类立体声音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PAM8003是一款2.5W的D类音频放大器。它的总谐波失真加噪声（THD+N）较低，能够实现高质量的声音再现。全新的无滤波器架构使该器件可直接驱动扬声器，无需低通输出滤波器，从而节省了系统成本和PCB面积。在外部元件数量相同的情况下，PAM8003的效率远高于AB类同类产品。它可延长电池续航时间，非常适合便携式应用。PAM8003采用SO-16封装。
品牌名称: DIODES(美台)
商品型号: PAM8003DR
商品编号: C460729
商品封装: SO-16
包装方式: 编带
商品毛重: 0.328克(g)

商品参数

商品概述

PAM8003是一款2.5W的D类音频放大器。它的总谐波失真加噪声（THD+N）较低，能够实现高质量的声音再现。全新的无滤波器架构使该器件可直接驱动扬声器，无需低通输出滤波器，从而节省了系统成本和PCB面积。在外部元件数量相同的情况下，PAM8003的效率远高于AB类同类产品。它可延长电池续航时间，非常适合便携式应用。 PAM8003采用SO-16封装。

商品特性

在负载为5Ω、电源电压为5V、总谐波失真（THD）为10%时，输出功率为2.5W
无滤波器、低静态电流和低电磁干扰（EMI）
低总谐波失真加噪声（THD+N）
64级直流音量控制
卓越的低噪声性能
短路保护
热关断功能
所需外部元件极少，节省空间和成本
通过RoHS认证，采用环保封装
完全无铅，完全符合RoHS标准，无卤素和锑。“绿色”器件

应用领域

液晶显示器/电视
笔记本电脑
便携式扬声器
便携式DVD播放器
游戏机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	2.5Wx2@4Ω
	工作电压	2.5V~5.5V
	总谐波失真+噪声(THD+N)	0.16%

	属性	参数值
	静态电流(Iq)	7mA
	工作温度	-40℃~+85℃
	信噪比	86dB
	电源纹波抑制比(PSRR)	-70dB
	效率	87%；79%
