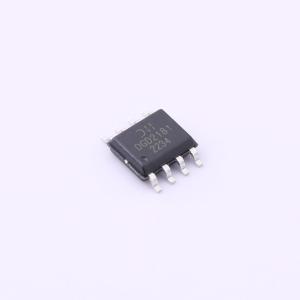

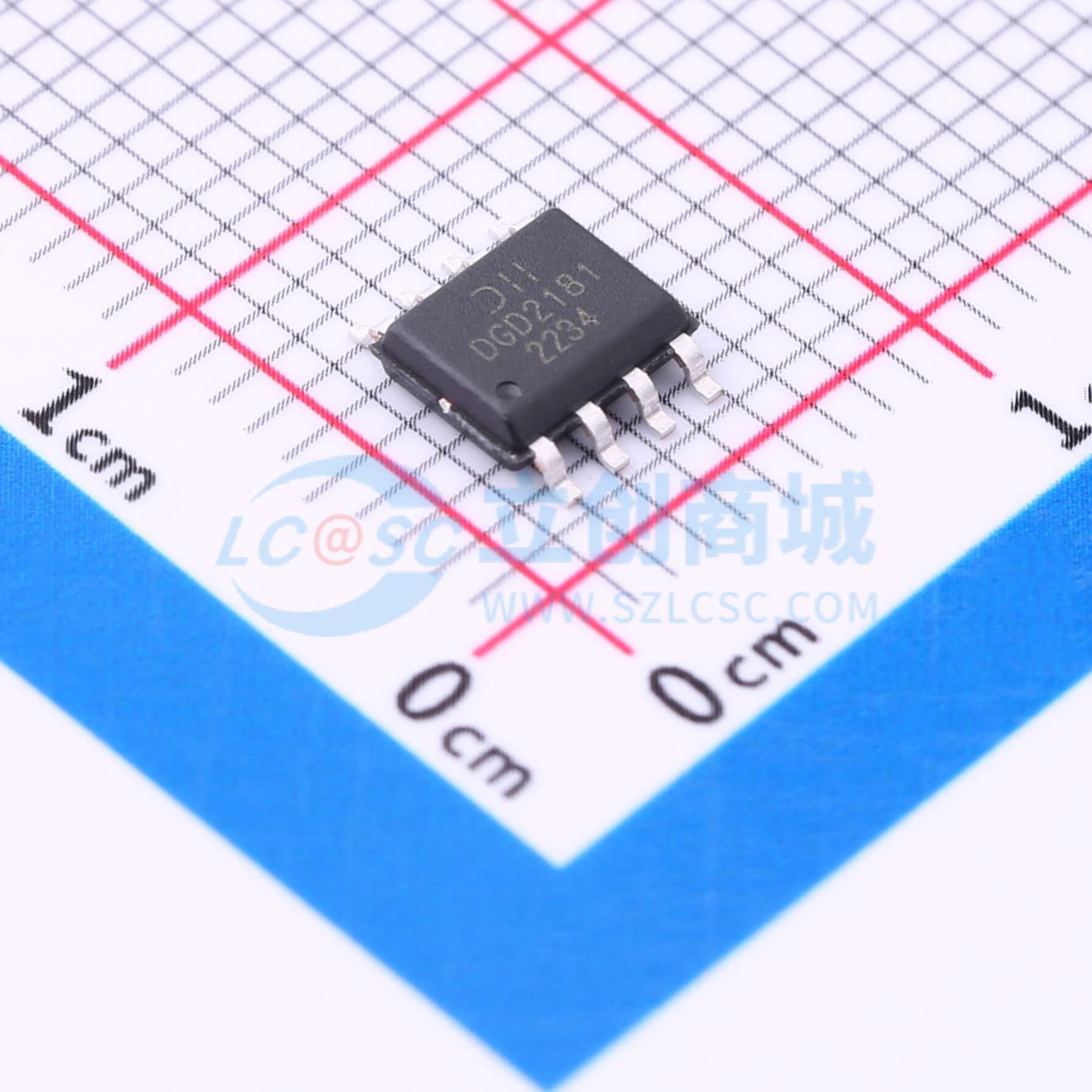

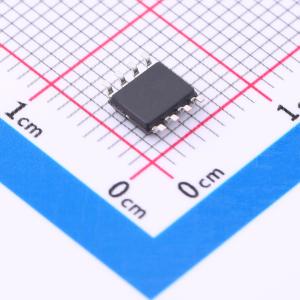

DGD2181S8-13
高端和低端栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DGD2181是一款高压/高速栅极驱动器，能够以半桥配置驱动N沟道MOSFET和IGBT。高压处理技术使DGD2181的高端在自举操作中可切换至600V。DGD2181的逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备连接
- 品牌名称
- DIODES(美台)
- 商品型号
- DGD2181S8-13
- 商品编号
- C460704
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 1.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2.3A | |
| 拉电流(IOH) | 1.9A | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 40ns | |
| 下降时间(tf) | 20ns | |
| 传播延迟 tpLH | 180ns | |
| 传播延迟 tpHL | 220ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 120uA |
