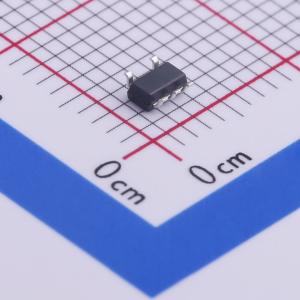

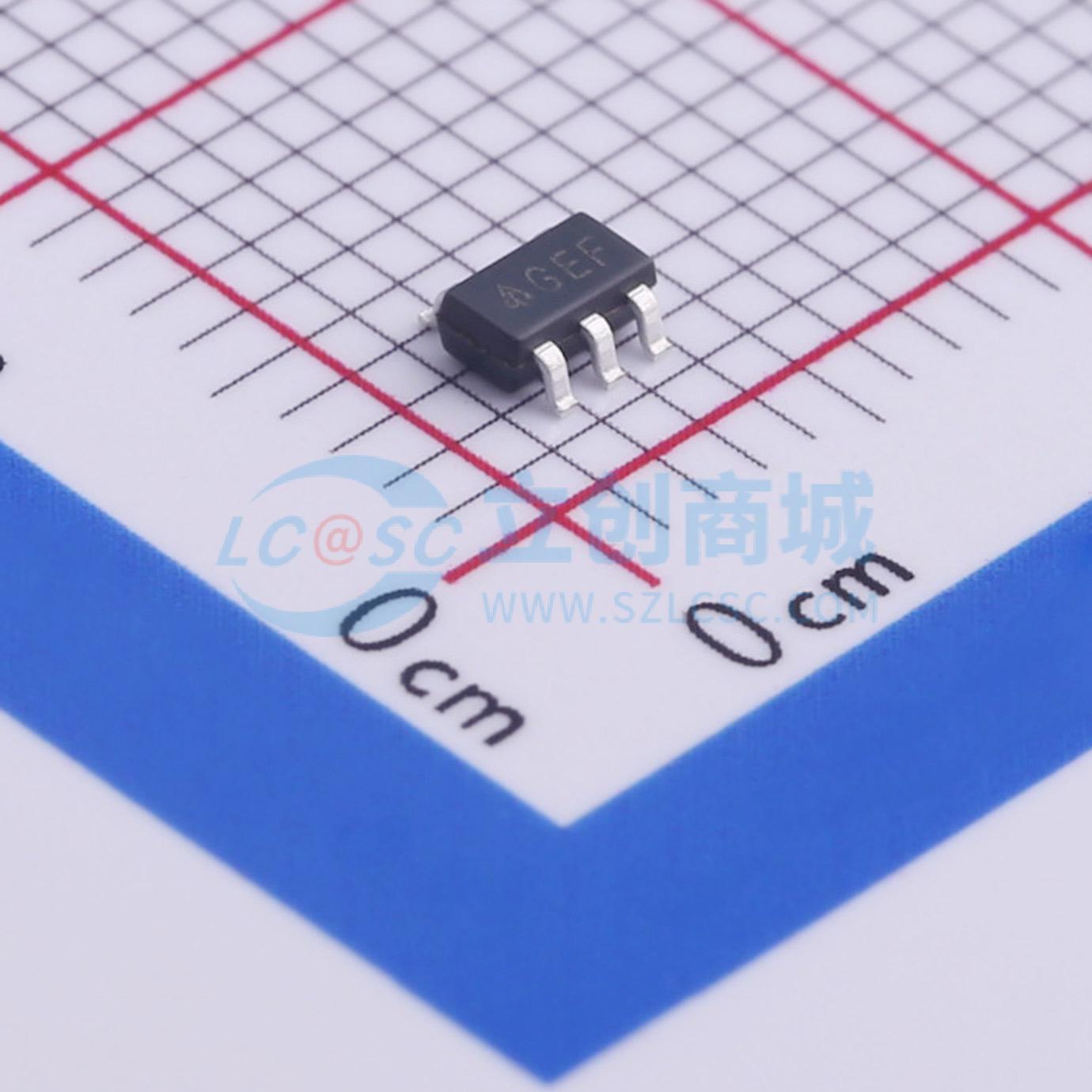

AP2204K-3.0TRG1
停产 输入24V 输出3V 150mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用高压EPNP工艺制造的正电压调节器IC。具有宽输入电压范围、高精度、高纹波抑制、低压差、低噪声、限流和超低静态电流等特点，适用于各种USB和便携式设备。该IC由一个电压基准、一个误差放大器、一个用于设置输出电压的电阻网络、一个用于电流保护的限流电路和一个芯片使能电路组成。有1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、5.0V固定电压版本和可调电压版本。采用节省空间的SOT-23-5、SOT-89和PSOP-8封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP2204K-3.0TRG1
- 商品编号
- C460339
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 24V | |
| 输出电压 | 3V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) | |
| 压差 | 500mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 20uA | |
| 噪声 | 30uVrms | |
| 特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- 宽输入电压范围：2.6V至24V
- 宽输出电压范围：1.24V至22V
- 出色的纹波抑制：60dB@ f = 1kHz
- 低压差电压：VDROP = 100mV @ lout = 100μA
- 低接地电流
- 高输出电压精度，与低ESR陶瓷电容兼容
- 出色的线性/负载调节，具备热关断功能
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 电池供电设备
- 笔记本电脑、掌上电脑、笔记本计算机
- 便携式信息电器
