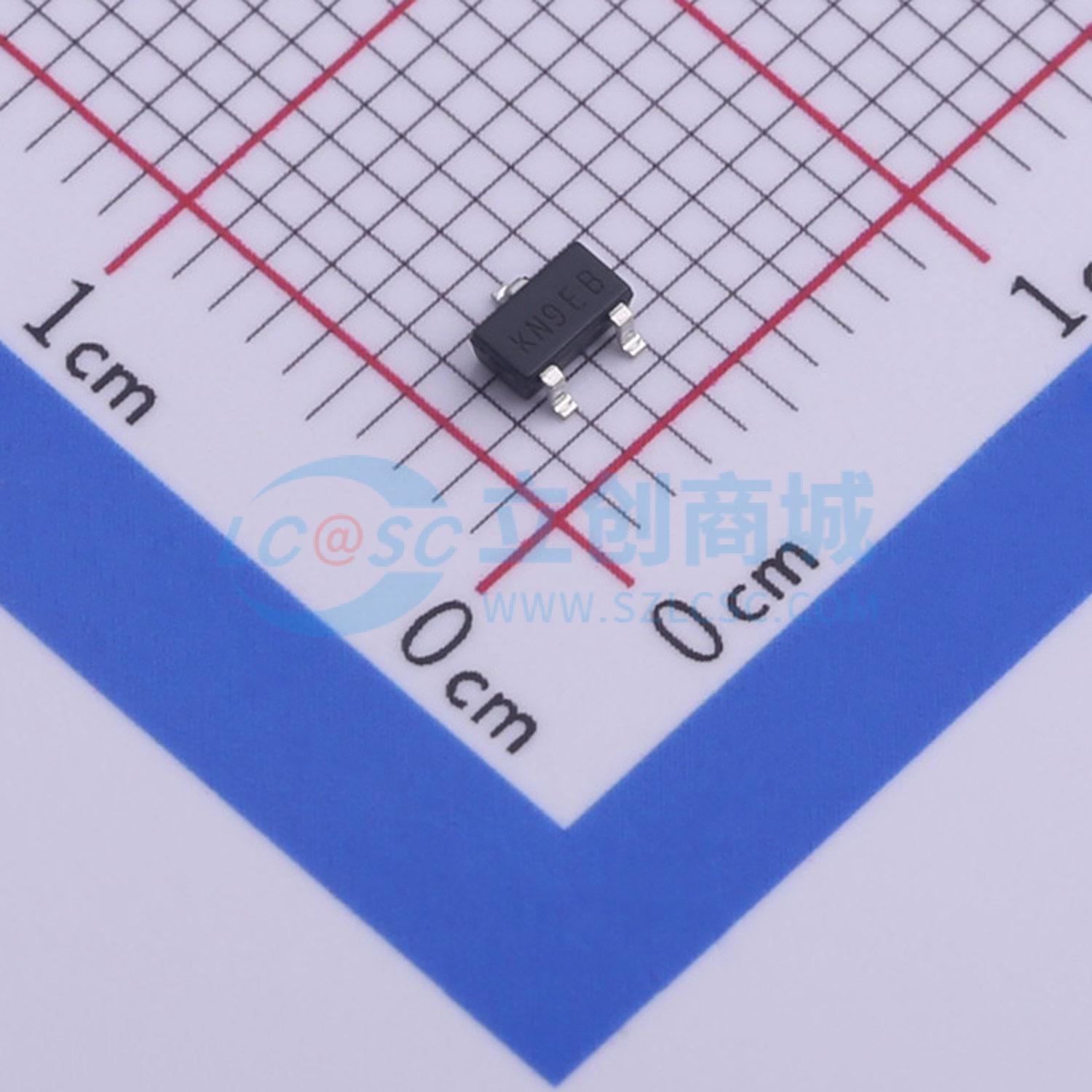

温馨提醒：图片仅供参考，商品以实物为准
AP2331W-7
单通道限流负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP2331是一款单通道限流集成高端功率开关，专为热插拔应用而优化。该器件具有快速的短路响应时间，可提高整个系统的稳健性，并为承受重容性负载和可能发生短路的应用提供全面的保护解决方案。它具备反向电流阻断、过流、过温和短路保护功能，以及可控的上升时间和欠压锁定功能
- 品牌名称
- DIODES(美台)
- 商品型号
- AP2331W-7
- 商品编号
- C460346
- 商品封装
- SC-59
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | - | |
| 最大连续电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.2V | |
| 导通电阻 | 250mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
AP2331是一款单通道限流集成高端功率开关，针对热插拔应用进行了优化。该器件具有快速的短路响应时间，可提高整个系统的稳健性，并为承受重容性负载和可能发生短路的应用提供完整的保护解决方案。它具备反向电流阻断、过流、过温和短路保护功能，以及可控的上升时间和欠压锁定功能。 该器件提供SOT23、SC59和U-DFN2020-3封装。
商品特性
- 输入电压范围：2.7V - 5.2V
- 快速短路响应时间
- 0.4A精确限流
- 250mΩ导通电阻
- 反向电流阻断
- 内置软启动，典型开启时间为0.7ms
- 过流保护
- 过压保护
- 短路和热保护
- ESD保护：3KV HBM、300V MM
- 环境温度范围：-40℃至+85℃
- 采用“绿色”模塑料（无溴、锑）
- 完全无铅且符合RoHS标准
- 无卤素和锑，“绿色”器件
- 获UL认证，文件编号E322375
- 通过IEC60950-1 CB体系认证
应用领域
- 液晶电视和显示器
- 机顶盒、住宅网关
- 笔记本电脑、台式机、服务器
- 打印机、扩展坞、集线器
- 智能手机、电子阅读器
