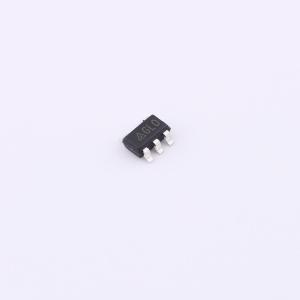

温馨提醒：图片仅供参考，商品以实物为准
AP2822GKETR-G1
停产 0.5A 至 2.0A 高侧功率分配开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP2822是一款集成式高端功率开关，由N沟道MOSFET、电荷泵、过流及过温等相关保护电路组成。该开关的低导通电阻RDS(ON)为85mΩ，旨在满足USB压降要求。该IC具备软启动功能，可限制浪涌电流；具备过流保护、带折返功能的负载短路保护以及热关断功能，可避免热插拔期间开关损坏
- 品牌名称
- DIODES(美台)
- 商品型号
- AP2822GKETR-G1
- 商品编号
- C460659
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.052633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 85mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP) |
